Exemplo de acabamento linha de fluxo

Este exemplo mostra como criar um percurso linha de fluxo. Utiliza o arquivo 5axisModel.dgk da pasta de Exemplos com um bloco e uma ferramenta esférica de 5 mm.

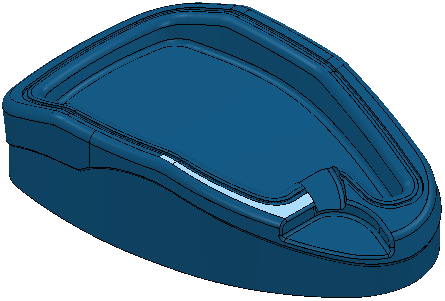

1. Selecione as duas superfícies destacadas.



2. Selecione guia Padrão > painel Criar > Padrão.
3. Selecione guia Padrão > painel Editar > Inserir > Modelo.

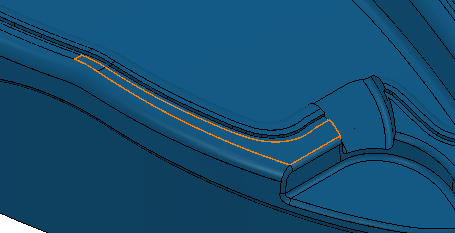

   Isso cria um padrão embutido na aresta das superfícies selecionadas.

4. O padrão atualmente contém uma curva e precisa ser dividido em quatro curvas. Selecione guia Padrão > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
5. Selecione guia Editar > painel Editar > Segmentar > Cortar.
6. Selecione a curva na posição em que você deseja cortar. O cursor assume a forma de uma faca e a curva é exibida em amarelo.



7. Clique na curva novamente para cortá-la em duas curvas separadas.

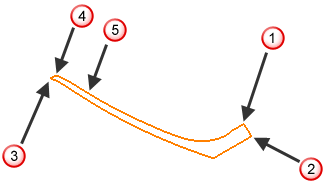

   Isso quebra a curva em .



8. Repita os passos 7 e 8 para quebrar a curva em , , e .
9. O padrão ainda está dividido em . Para mesclar, selecione os dois segmentos.



10. Selecione guia Editar > painel Editar > Segmentar > Mesclar.

    Um diálogo de informação PowerMill exibe Geometria reduzida de 5 para 4 pedaços. 0 Fechados, 4 Abertos. Redução das curvas selecionadas de 2 para 1.

11. Clique OK para fechar o diálogo de Informação PowerMill.
12. Selecione guia Editar > painel Finalizar > Aceitar para aplicar as alterações e fechar a guia Editor de Curva.



13. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
14. Na categoria Acabamento, selecione a estratégia Acabamento linha de fluxo, e então:
    1. Selecione o padrão embutido.

       O Status é Válido e o padrão muda de cor. Se não for o caso, consulte Definindo as curvas de linha de fluxo.



       A curva verde é a curva diretriz inicial. a curva vermelha é a curva diretriz final, e as curvas azuis são as curvas limite.

    2. Configure o valor do Passo lateral como 3.
    3. Clique em Calcular.
