Utilize a página Desbaste do modelo para criar um percurso fatiando o modelo em alturas Z especificadas e então criando um passo raster, offset ou Vortex em cada altura Z.
Estilo — Selecione um estilo de percurso a ser utilizado para remoção de material.
- Raster — Consiste em movimentos paralelos em linha reta no plano X - Y.
- Offset modelo — Limpa uma área com contornos gerados pelo offset repetido da camada inicial até que mais nenhum offset seja possível. Isso produz um percurso que mantém constante direção de corte, carga de ferramenta, e produção de cavaco. Adicionalmente, um percurso de Offset modelo evita usinar elevações de paredes pequenas ou finas e minimiza cortes de largura completa. Essa opção aumenta o número de subidas da ferramenta.
- Offset tudo — Produz um percurso offset que minimiza o número de subidas da ferramenta e funciona extremamente bem com materiais maleáveis.
- Vortex — Produz um percurso offset que nunca excede o ângulo máximo de ataque da ferramenta para usinagem ideal. Conforme a ferramenta se aproxima do ângulo máximo de ataque, o percurso muda para um caminho trocoidal para evitar sobrecarga da ferramenta. Percursos Vortex são percursos 3-eixos, portanto apresentam um eixo ferramenta vertical.
Direção de corte — Selecione um estilo de fresamento para Perfil e Área.
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado no bloco dentro da tolerância.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral —Insira a distância entre passos sucessivos de desbaste numa única altura Z.
Passo lateral com Estilo configurado como Offset modelo:
Passo lateral com Estilo configurado como Raster:
Passo lateral com Estilo configurado como Vortex:
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Passo vertical — Insira a distância entre diferentes níveis de usinagem.
- Automático — O valor Passo Vertical define as alturas Z, e apaga qualquer altura Z existente.
Nota: O PowerMill cria uma Altura Z até o valor de Passo Vertical inserido, a partir do topo do bloco, e então desce uma altura definida em Z. A altura Z final será no fundo do bloco. A definição de Passo Vertical leva em conta Alturas Z existentes (como aquelas calculadas quando a opção Usinagem Plana é selecionada). O PowerMill analisa pares de Alturas Z existentes e adiciona o número mínimo de Alturas Z extras entre eles, de forma que o passo vertical entre alturas seja menor ou igual ao valor do Passo Vertical especificado.
- Manual — Você especifica as alturas Z. Clique no botão Alturas Z
para exibir o diálogo Alturas Z de Desbaste para especificar as alturas Z manualmente.
Copiar passo vertical da ferramenta — Clique para carregar a profundidade de corte axial dos dados de corte da ferramenta ativa. A profundidade de corte axial é medida ao longo do eixo da ferramenta.
.
Passo Vertical Constante — Quando selecionado, todos os níveis restantes apresentam o mesmo espaçamento, e o valor de Passo vertical é um passo vertical máximo. Quando não selecionado, a diferença entre níveis de usinagem consecutivos é o valor de Passo vertical para todos os níveis exceto o último, que está na base do bloco.

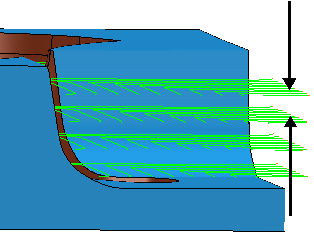

Passo Vertical Constante não selecionado:
Com Passo vertical de 20, as alturas Z estão em 15, -5 e -10.
O passo vertical é o valor para todos os níveis (nesse caso 20) exceto pelo último, que está na base do bloco (nesse caso um Passo vertical de 5).
Passo Vertical Constante selecionado:
Com Passo vertical de 20, as alturas Z estão em 20, 5 e -10. Isso resulta num passo vertical efetivo de 15.
O passo vertical é o mesmo entre todos os níveis mas não é necessariamente o valor especificado. Nesse caso, o PowerMill utiliza um Passo vertical de 15 em vez de 20.
Usinagem de resíduo — Selecione para habilitar a página Resíduo com as opções para usinagem de resíduo. This changes the strategy to a Model
Essa opção não está selecionada por padrão. Isso modifica a estratégia para uma estratégia de Desbaste de Resíduo do Modelo.
