Transformação Múltipla - Circular (geometria)

Utilize a guia Circular no diálogo Transformação Múltipla para criar Rotações múltiplas de curvas.

A orientação da transformação é determinada pelo plano de trabalho principal , , ou , configurado na barra de ferramentas Informação.

Essa guia contém o seguinte:

• Ângulo — Insira o ângulo entre elementos na transformação. Você também pode utilizar a barra deslizante, ou especificar o Número de elementos para determinar o ângulo.
• Travar ângulo — Utilize para determinar se o ângulo de rotação é calculado automaticamente ou não.
  • Calculado — Quando exibido, mostra valores calculados pelo PowerMill. Isso assume que você deseja um padrão circular completo (Ângulo = 360/Número).
  • Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente. Os valores de Ângulo e Número operam de maneira independente. Isso permite criar um círculo parcial em vez de um padrão circular completo.

  e alterna entre as opções.

• Raio — Insira um valor para definir o raio do padrão. Você também pode utilizar a barra deslizante para determinar o raio.
• Travar raio — Selecione para determinar se o raio de rotação é definido ou não automaticamente.
  • Calculado — Quando exibido, mostra valores calculados pelo PowerMill. O raio é a distância do centro da rotação (definido por ) ao centro do conjunto de curvas.
  • Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.

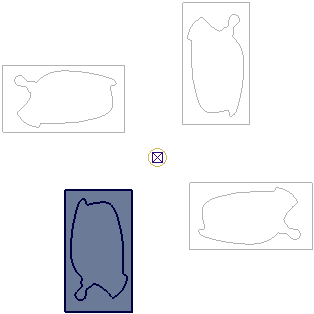

• Horário — Clique para rotacionar a transformação em sentido horário pela metade do Ângulo. Clicar atualiza o Ângulo offset. Por exemplo, considere a transformação original abaixo:

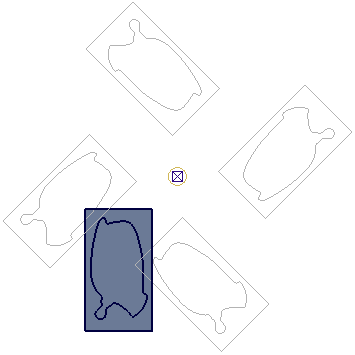

  Clique em para alterar para:



  e atualizar o Ângulo offset para -45.

• Anti-horário — Clique para rotacionar a transformação em sentido anti-horário pela metade do Ângulo. Clicar atualiza o Ângulo offset.
• Origem do plano de trabalho — Quando selecionado, o plano de trabalho ativo é a origem. Se nenhum plano de trabalho estiver ativo, então o sistema de coordenadas global é a origem.
• Origem da caixa limitante — Quando selecionado, a origem é o centro da caixa limitante que contém todas as entidades.
• Mover origem — Quando selecionado, você pode mover a origem graficamente, arrastando ou inserindo coordenadas utilizando , , ou e na barra de Status.
• Número — Insira um valor para especificar o número de entidades no padrão circular. Se a trava de ângulo for , editar essa caixa atualiza o ângulo. Se a trava de ângulo for , Ângulo e Número são independentes. É mais fácil visualizar como essas configurações interagem através de um exemplo. Se você tiver:
  • Um Ângulo de 60
  • selecionado.

  O PowerMill calcula o Número automaticamente (é 6).



  Se você tiver:

  • Um Número de 5
  • selecionado.

  O PowerMill calcula o Ângulo automaticamente (é 72).



  Se você tiver:

  • Um Ângulo de 60
  • selecionado
  • Um Número de 5.

  O PowerMill calcula um padrão circular parcial.



• Ângulo offset — Determina o ângulo inicial da transformação.

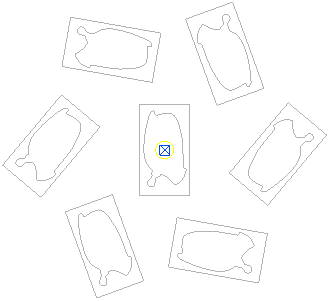

  Ângulo offset de0:

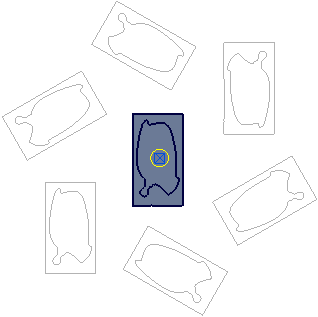

  Ângulo Offset de20:



• Rotação — Determina se você rotaciona ou move as curvas em torno da transformação.

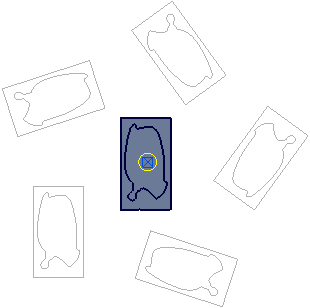

  Rotacionar e copiar:

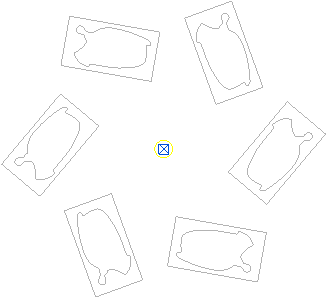

  Rotacionar e mover:



• Elemento central — Cria uma cópia adicional das curvas no centro do círculo.

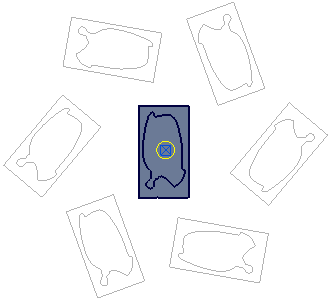

  Elemento central selecionado:



  Elemento central não selecionado:



• Ordenação — Especifique a ordem de criação das novas curvas no Explorer.

  Horário — Clique para criar as entidades duplicadas numa direção horária.

  Anti-horário — Clique para criar as entidades duplicadas numa direção anti-horária.

Para maiores informações consulte Exemplo de transformação circular. Esse exemplo mostra como criar rotações múltiplas num percurso utilizando um padrão circular, mas o princípio é o mesmo para curvas.
