Exemplo de criação de uma espiral

Este exemplo mostra como criar uma espiral utilizando a guia Editor de Curva.

1. Selecione guia Editor de Curva > painel Criar > Curvas > Espiral, o que associa uma espiral ao cursor.



2. Clique para localizar o centro da espiral, ou insira as coordenadas em na barra de Status para exibir o diálogo Espiral.

   O PowerMill também desenha uma espiral.



   A espiral é exibida em amarelo e apresenta:

   • uma alça azul que permite editar o Raio final graficamente.
   • pontos azuis indicando o número e posição dos pontos em cada volta.
   • um círculo azul no centro que permite editar a posição da espiral graficamente.
3. Insira valores adequados, por exemplo:
   1. Raio inicial 0:
   2. Raio final 60.
   3. Número de voltas 3:
   4. Pontos em cada volta 8.
   5. Clique OK.



   Clicar OK cria uma curva spline que não pode ser editada.

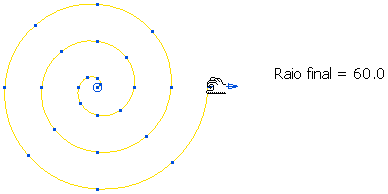

Alternativamente, você pode criar a espiral graficamente. Por exemplo, se você selecionar a alça de raio final (o cursor muda para ) e arrastar para uma nova posição, o raio final é alterado.

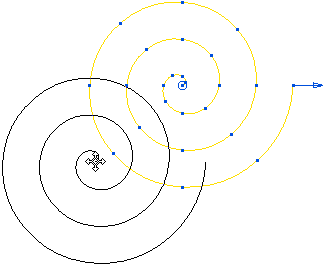

Selecione a alça central e arraste para uma nova posição para mover a espiral.
