Defina valores apropriados de entradas/saídas e ligações

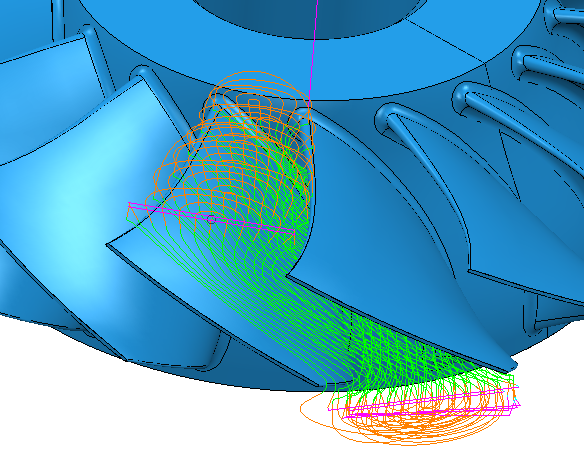

Os movimentos de corte do percurso criado em Crie o percurso desbaste de Turbina estão corretos, mas as ligações precisam ser definidas. Uma possível solução é:

1. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso e clique na guia Entradas.
   1. Na lista 1a Escolha selecione Movimento Estendido.
   2. Configure Comprimento como 10.
   3. Clique em Copiar para Saída para copiar esses valores para a guia Saídas.
2. Clique na guia Ligações.
   1. Configure 1a escolha como Arco circular.
   2. Clique em Aplicar restrições.
   3. Selecione Distância na primeira lista suspensa.
   4. Selecione na segunda lista suspensa.
   5. Insira 250 como a máxima distância de ligação.
   6. Configure 2a escolha como Rasante.
3. Clique na guia Movimentos e Folgas.
   1. Configure Ao Longo como Eixo Ferramenta.
   2. Selecione Estender Automaticamente.
   3. Configure Comprimento máximo como 250.
4. Clique em Aplicar para aplicar as alterações ao percurso ativo.



Nota: Quando Permitir que pontos iniciais sejam movidos na guia Entradas do diálogo Conexões de percurso é selecionado, então os movimentos de entrada e saída de segmentos fechados do percurso são posicionados no meio da porção côncava da lâmina principal. Isso pode deixar marcas na peça. Se você desmarcar esta opção, os segmentos fechados de percurso começam e terminam no Z mínimo de cada lâmina.
