Acabamento em espiral paramétrica

Utilize a página Acabamento em espiral paramétrica para criar um percurso espiral que começa espiralando de um padrão especificado e termina nas superfícies especificadas.

Curva central especifica uma curva ou ponto que determina o início do percurso ao usinar um postiço, ou o final do percurso ao usinar uma cavidade. A curva precisa ser um padrão contendo um segmento. Você pode utilizar um padrão aberto ou fechado.

Quando você seleciona uma curva central, a mesma é instrumentada para indicar a orientação da curva em espiral.

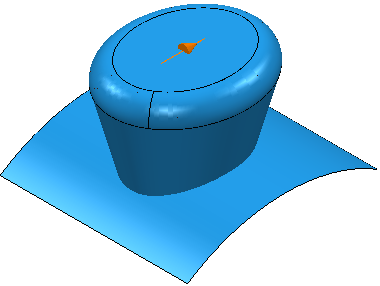

Uma curva aberta instrumentada:

Uma curva fechada instrumentada:

Nota: Caso o padrão não esteja no modelo, é projetado no modelo e essa projeção é utilizada como a curva central.

Criar padrão — Clique para criar um novo padrão vazio.

Padrão selecionado — Selecione um padrão na lista. Se nenhum padrão estiver em exibição, ou estiver selecionado, então nenhum padrão é selecionado. A lista exibe todos os padrões disponíveis.

Editor de Curva — Clique para exibir o Editor de Curva para o padrão selecionado. Se nenhum padrão for selecionado, o PowerMill cria um novo padrão.

Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.

Capturar curvas — Clique para copiar as curvas selecionadas para o padrão. Isso proporciona uma maneira rápida e poderosa de extrair geometria de curva de um modelo em superfície e copiar para o padrão/fronteira ativa. Para maiores informações, consulte o exemplo de captura de curvas.

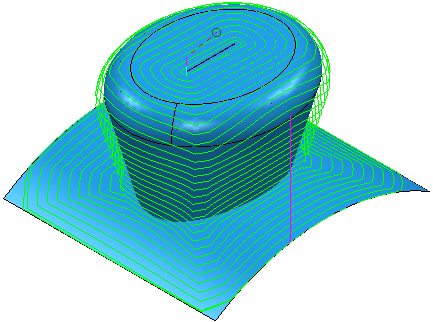

Limite externo — Nenhum:

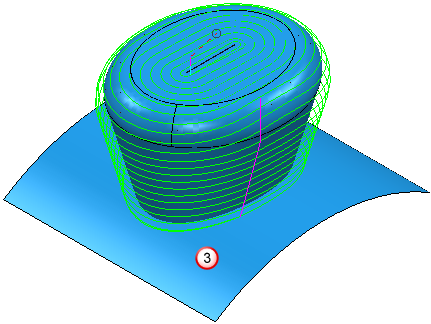

Limite externo — O conjunto contendo a superfície :

Caso não exista superfície base e o Limite externo esteja configurado como Nenhum:

Nota: Caso existam espaços no Limite Externo, a estratégia de Acabamento em espiral paramétrica tenta usinar o modelo abaixo dos espaços. Isso pode introduzir imperfeições no percurso.

Contra-saída — Insira um ângulo para especificar a contra-saída com relação à Curva central. Cada lado da curva pode apresentar um ângulo diferente. A direção da curva é exibida quando você seleciona uma Curva central. Caso a inclinação da peça (medida a partir da vertical) seja menor que os Ângulos de contra-saída, a peça pode ser usinada.

O Ângulo de contra-saída é medido a partir da vertical.

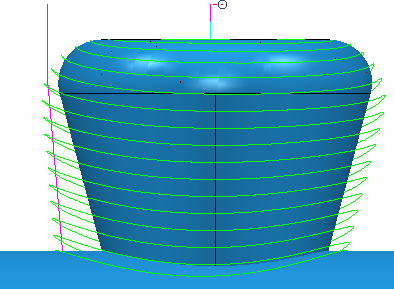

Se o ângulo for maior ou igual a , o perfil completo é usinado:

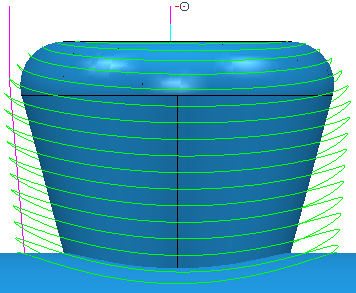

Se o ângulo for menor que , o perfil completo não é usinado:

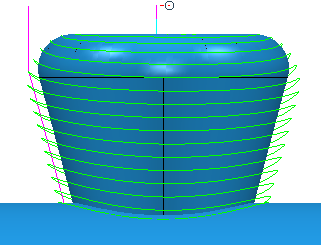

Se o Ângulo esquerdo for diferente do Ângulo direito, então o percurso segue o perfil de maneira diferente de cada lado da Curva central.

Essa opção é mais útil quando você estiver usinando uma peça assimétrica.

• Ângulo — Insira o ângulo máximo de contra-saída permitido. Essa opção está disponível quando você seleciona um ponto ou uma curva fechada como Curva central.
• Ângulo esquerdo — Insira o ângulo máximo de contra-saída permitido à esquerda da Curva central. Esta opção está disponível quando você seleciona uma curva aberta como Curva central.
• Ângulo direito — Insira o ângulo máximo de contra-saída permitido à direita da Curva central. Esta opção está disponível quando você seleciona uma curva aberta como Curva central.

Nota: Por padrão, essa estratégia utiliza um Eixo Ferramenta Automático, que permite usinar contra-saídas dentro dos limites especificados. Caso um eixo ferramenta vertical seja necessário, utilize uma ferramenta de disco para usinar contra-saídas.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção — Selecione a estratégia de fresamento:

• Para centro — O percurso é criado da superfície à curva.




• Do centro — O percurso é criado da curva à superfície.



• Horário — Selecione para produzir um percurso de fresamento discordante ao usinar uma cavidade e um percurso de fresamento concordante ao usinar um postiço.
• Anti-horário — Selecione para produzir um percurso de fresamento concordante ao usinar uma cavidade e um percurso de fresamento discordante ao usinar um postiço.

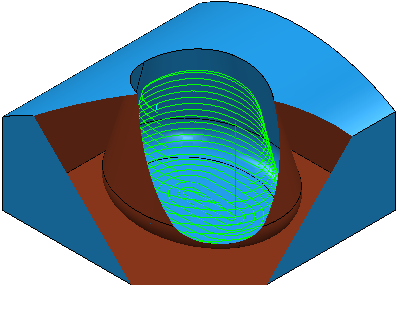

  Percurso de fresamento discordante:

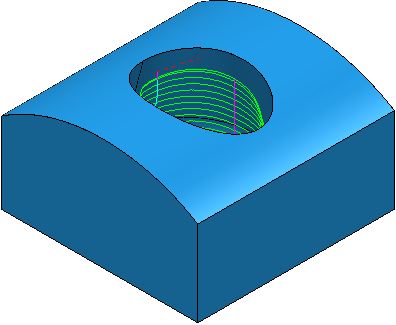

  Percurso de fresamento concordante:



  Nota: Um Limite externo (quase) vertical provavelmente produzirá um percurso de cavidade melhor que um limite (quase) horizontal.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral máximo — Insira a distância máxima entre passos sucessivos de usinagem.

• Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
• Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente. Clique para alterar para o valor calculado automaticamente.
• Passo lateral — Insira a distância entre passos sucessivos de usinagem.
  Nota: Se você inserir um valor de Passo Lateral, então muda para .
