Este exemplo aborda a modificação do eixo da ferramenta especificado para obter folga extra em torno da área do fillet.
Este exemplo utiliza o modelo impeller.dgk da pasta de Exemplos, e assume que você tenha concluído o exemplo de edição do eixo da ferramenta.

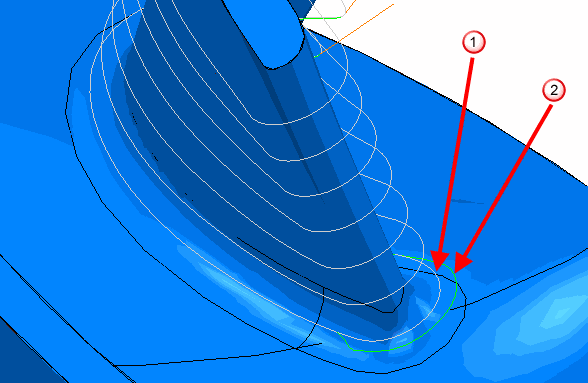

- Observe o fillet do percurso de lâmina, e selecione guia Percurso > painel Exibir > Exibir > Pontos.

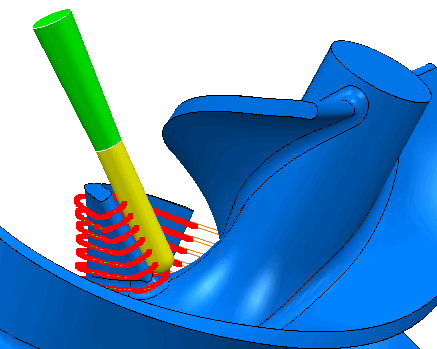

- Simule o percurso para visualizar o problema de folga. No menu de contexto individual Percurso, selecione a opção Simular do Início, e então movimente a ferramenta. Isso pode ser feito de várias maneiras; utilizar as teclas CTRL+End e pressionar
é uma delas.
- Selecione guia Edição de Percurso > painel Editar > Editar Dentro da Região para exibir o diálogo Editar Percurso Na Região.
- Selecione Pares de Pontos na lista Definir Região Por na guia Selecionar Regiões.

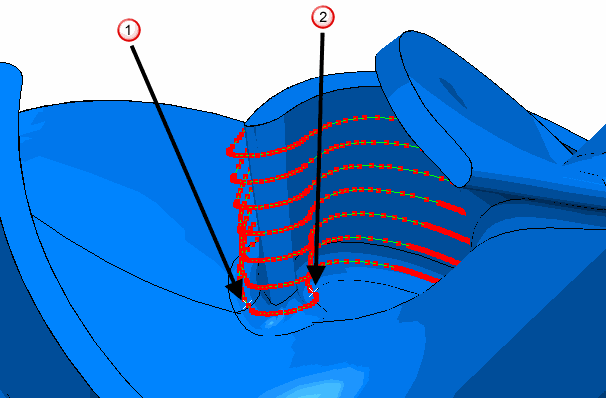

- Selecione dois pontos no segmento inferior do percurso em posições semelhantes às mostradas abaixo.
- Clique em Salvar Seleção. As porções selecionadas do percurso tornam-se brancas.
Caso deseje inserir porções adicionais de percurso, selecione-as primeiro e então clique no botão Salvar Seleção para adicioná-las à seleção atual. Neste caso, você já selecionou a porção necessária.
- Acesse a guia Especificar Alterações e:
- Na lista Tipo de Edição, selecione Nova Definição de Eixo.
- No campo Distância de Combinação, insira 5.
- Clique em
para exibir o diálogo Eixo Ferramenta.- Altere o Ângulo de Inclinação para -10.
- Clique em Aceitar.
- Clique em Aplicar no diálogo Edição do Eixo da Ferramenta.

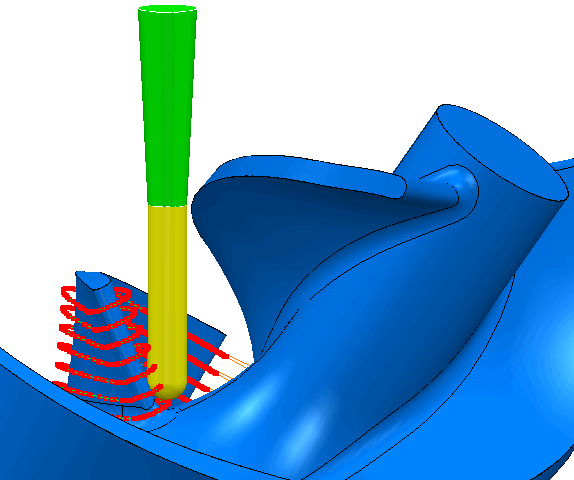

- Se você animar o percurso novamente (veja passo 2), pode observar a diferença na folga da ferramenta nessa região.
- Aproxime a vista na porção editada do percurso para visualizar a diferença que a alteração do eixo da ferramenta produziu.
percurso original.
percurso editado.
Nota: A Distância de Combinação foi adicionada de forma que o Ângulo de Inclinação da ferramenta é alterado de -70 para -10 num intervalo de 5mm em vez de imediatamente. O mesmo também ocorre no final da região, onde o Ângulo de Inclinação da ferramenta muda de -10 para -70 sobre uma distância de 5mm em vez de imediatamente. Para maiores informações, consulte o exemplo Distância de Combinação.
