Utilize a página Acabamento Swarf para criar um percurso que corta com a lateral da ferramenta do lado de fora da superfície. Isso somente funciona em superfícies desenvolvíveis pois a ferramenta precisa estar em contato com a superfície por toda a profundidade de corte.
Várias opções nesse diálogo são semelhantes àquelas no diálogo Acabamento de Perfil.

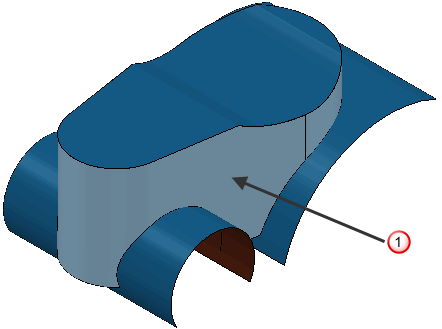

As opções no diálogo são descritas utilizando o mesmo modelo com a superfície principal selecionada.

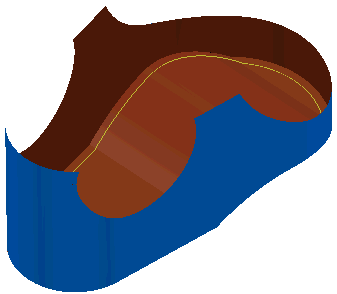

— Superfície selecionada
Curva diretriz — Utilize essas configurações para determinar qual superfície, ou conjunto de superfícies, são utilizadas para criar os movimentos de corte.
- Lateral da Superfície — Escolha se o corte swarf ocorre Dentro ou Fora da superfície.

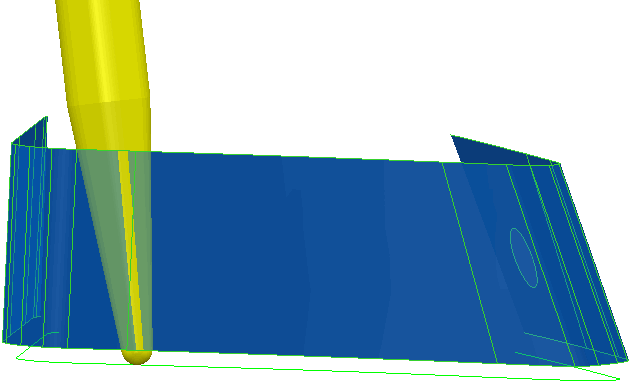

Configure Lado da superfície como Dentro:

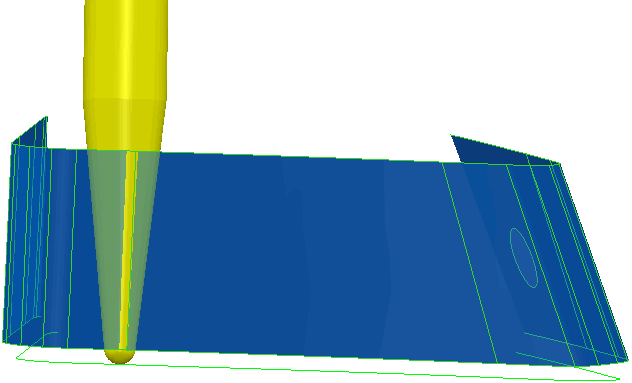

Configure Lado da superfície como Fora:
- Alinhamento médio de eixo — Selecione uma opção para especificar a orientação média do eixo ferramenta com relação ao eixo z.
- Ao longo do eixo z — Alinhar a orientação do eixo ferramenta médio para ser positivo na direção do eixo z do plano de trabalho ativo.
- Do eixo-z — Alinhar o eixo ferramenta médio para ser perpendicular e na direção do eixo z do plano de trabalho ativo. Isso é útil se você estiver usinando uma superfície em grande parte perpendicular ao eixo z, como uma hélice.
- Offset radial — Insira o espaço entre a ferramenta e a superfície.
Offset radial - 0
- Dist mín de dispersão — Conforme o percurso se move de uma superfície para outra pode haver alteração na direção de regra. Como a ferramenta se alinha com a direção de regra, você precisa especificar a distância sobre a qual a ferramenta pode mudar de uma direção de regra para outra. A distância de dispersão é medida como o menor movimento em uma das arestas de superfície (ou a distância que a porção mais próxima da ferramenta está da porção oposta da superfície antes da dispersão começar). O PowerMill aumenta automaticamente a Distância mínima de dispersão caso o valor especificado cause invasão.
— Direção de regra.
— Distância de dispersão.
- Dispersão no final em planos — Selecione para que dispersão ocorra somente na região final de um plano. Quando não selecionado, dispersão ocorre em toda parte.
- Inverter eixo— Selecione para rotacionar a direção do eixo por 180
.
- Seguir laterais da superfície — Selecione paraalinhar o eixo ferramenta com as laterais da superfície.

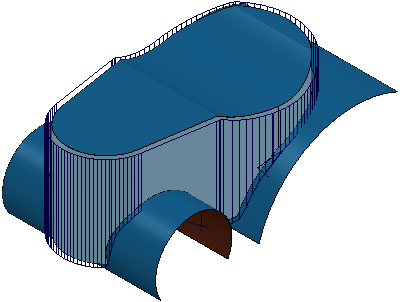

Seguir laterais da superfície selecionado:
O percurso swarf segue a regra da superfície subjacente.
Seguir laterais da superfície não selecionado
O percurso swarf não necessariamente segue a regra da superfície.
Tolerância de união de superfície — Insira um valor para separar a tolerância de usinagem da tolerância utilizada para definir o que é um gap entre superfícies. Se o espaço entre superfície for maior que a tolerância de usinagem, o PowerMill cria dois segmentos de percurso. Para assegurar um percurso contínuo através de um espaço, utilize uma Tolerância de união de superfície maior.
Verificação de invasão — Selecione essa opção para que o PowerMill verifique o percurso quanto a invasão ou desfaça a seleção para desativar verificação de invasão.
Tolerância de retração — Insira a distância máxima, normal à superfície, pela qual o percurso pode ser movido para encontrar uma posição segura. Caso invasões maiores que este valor sejam detectadas então a ferramenta será elevada axialmente para evitar a invasão.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
Mostrar — Selecione para exibir a pré-visualização do padrão.
