Este parâmetro, em conjunto com a resolução de superfície analítica, fornece informações importantes utilizadas pelo algoritmo que gera o modelo analítico de energia. A Resolução do espaço analítico define a folga mínima entre elementos do Revit que serão ignorados na identificação de espaços do modelo analítico de energia.
Esse é o parâmetro principal que influencia a precisão e o tempo de processamento do modelo analítico de energia. Defina este parâmetro na caixa de diálogo Configurações de energia.
Para o parâmetro Resolução de espaço analítico:
- Valor padrão = 18 polegadas (457.2 mm)
- Valor mínimo = 6 polegadas (152.4 mm)
- Valor máximo = 10 pés (3048 mm)
A distância máxima entre os elementos do Revit que pode ser ignorada na identificação de espaços do modelo analítico de energia é de duas vezes a configuração da Resolução do espaço analítico.

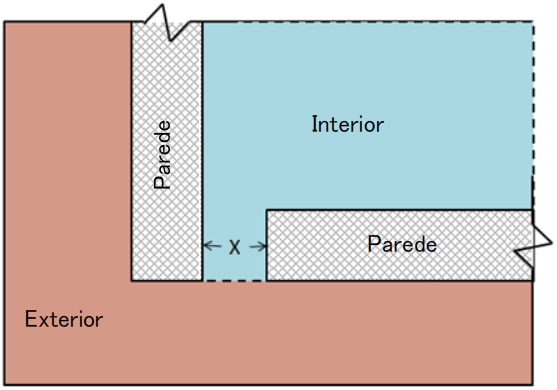

Esse conceito pode ser ilustrado como segue, onde a vista de planta mostra duas paredes delimitando um espaço interno com uma folga entre as mesmas da cota X.
Se a Resolução do espaço analítico = 18 polegadas (457.2 mm), então:
- Se X < 18", então a folga será ignorada e o espaço analítico será criado.
- Se X > 18"' e < 36” (914,4 mm), então a folga poderá ou não ser ignorada.
- Se X > 36", então a folga não será ignorada e o espaço analítico não será criado.
