A ferramenta Sólido topográfico define um elemento topográfico usando pontos de elevação definidos ou dados importados.
Na visualização de um sólido topográfico, considere o seguinte:
- Linhas de dobra. As linhas de dobra são arestas em sólidos topográficos. Conforme os pontos são adicionados para criar um sólido topográfico, as linhas de dobra são criadas automaticamente. As linhas de dobra são desativadas por padrão. É possível ativá-las selecionando a categoria Categorias do modelo/Sólido topográfico na caixa de diálogo Visibilidade/Gráficos.
Os elementos de sólido topográfico podem ser cortados por outros elementos. Use Cortar geometria em uma família para executar operações booleanas para formar sólidos topográficos. Use Dividir elementos para dividir um sólido topográfico em múltiplos elementos de sólido topográfico.
- Componentes do terreno
- Estacionamento
- Corrimão
- Elementos com base no piso
As famílias de vigas de borda podem ser aplicadas à aresta de um sólido topográfico. Por exemplo, uma viga de borda pode ser usada para modelar uma aresta de meio-fio no terreno.
Os elementos de sólido topográfico oferecem suporte a padrões de superfície usados pelo material atribuído ao sólido topográfico. Consulte Sobre os padrões de preenchimento para gráficos de materiais para obter informações adicionais sobre como definir um padrão de superfície para um material.

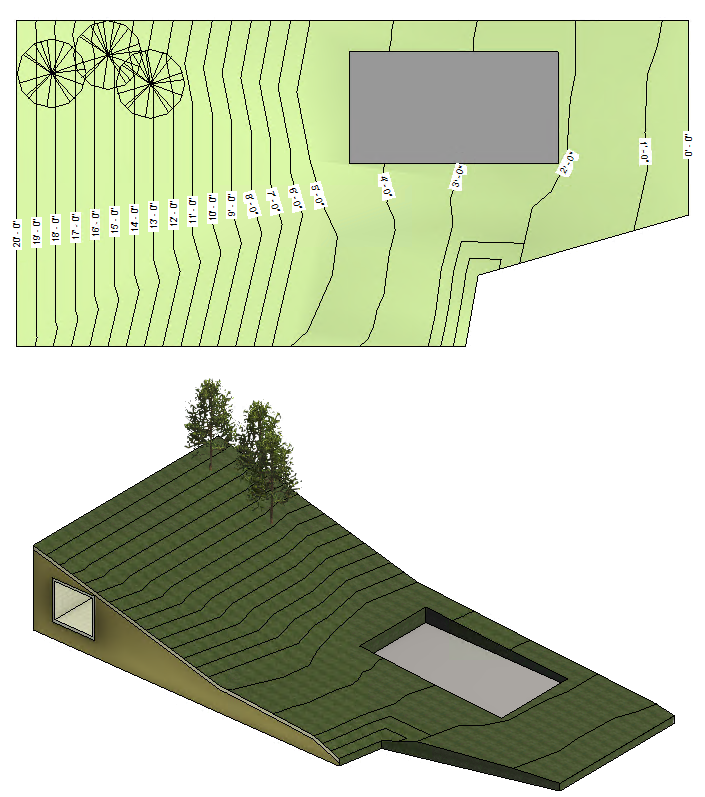

Amostra de sólido topográfico em uma planta do terreno e vista 3D
