Selecione as configurações para arquivos DXF do AutoCAD ou do Inventor ou arquivos DXF de planificação.
Nota: Você precisa ter acesso administrativo para realizar essas tarefas.

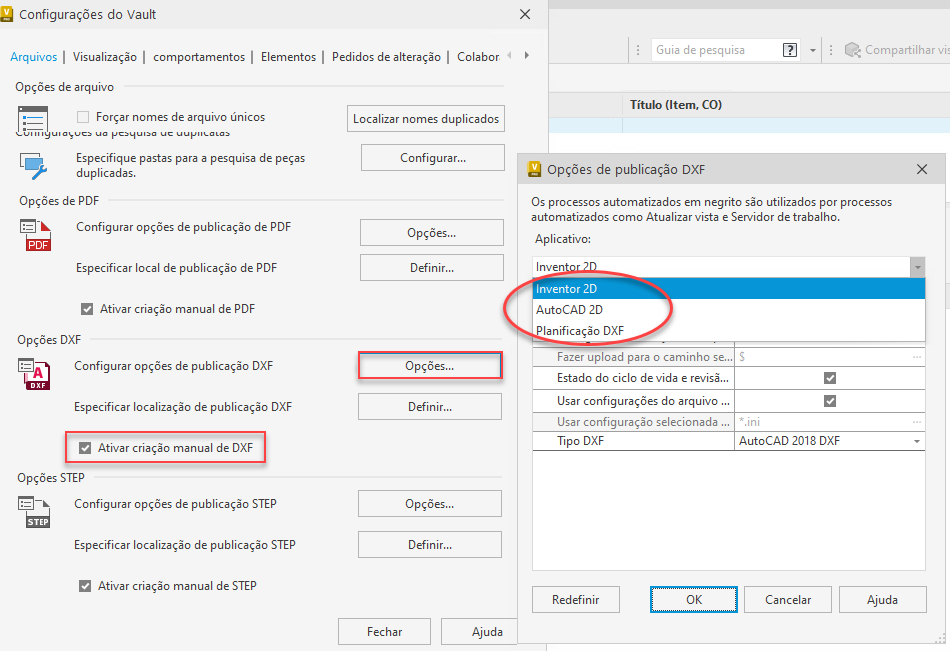

- Clique em Ferramentas > Administração > Configurações do Vault.
- Em Opções DXF, clique no botão Opções para iniciar a caixa de diálogo Opções de publicação DXF e definir as configurações de publicação DXF.
- Selecione um aplicativo e verifique as configurações desejadas.
Marque a caixa Ativar criação manual de DXF para poder criar um arquivo DXF sem passar por uma alteração de estado do ciclo de vida para um arquivo de desenho. O comando Criar DXF está disponível na barra de ferramentas, no menu de contexto e no menu Ações.
Estas tabelas descrevem as configurações na caixa de diálogo Opções de publicação DXF para publicação do AutoCAD e do Inventor.
| Opções de publicação de DXF do AutoCAD | |
| Adicionar como anexo | Mostra o arquivo DXF publicado como um anexo do arquivo. |
| Carregar na localização do arquivo de origem | Armazena automaticamente o arquivo DXF publicado na localização do arquivo selecionado. |
| Carregar no caminho do Vault selecionado | Define uma localização específica (usando Procurar) para armazenar o arquivo DXF publicado. |
| Sincronizar estado e revisão do ciclo de vida do arquivo de origem | Permite que o DXF publicado e seu arquivo de origem tenham o mesmo estado de ciclo de vida e um valor de revisão. |
| Usar configurações do arquivo de desenho do AutoCAD | Opção para utilizar as configurações do arquivo de desenho do AutoCAD. |
| Tipo DXF | Selecione o tipo DXF padrão. |
| Opções de publicação DXF do Inventor/opções de planificação DXF | |
| Adicionar como anexo | Mostra o arquivo DXF publicado como um anexo do arquivo. |
| Carregar na localização do arquivo de origem | Armazena automaticamente o arquivo DXF publicado na localização do arquivo selecionado. |
| Carregar no caminho do Vault selecionado | Define uma localização específica (usando Procurar) para armazenar o arquivo DXF publicado. |
| Sincronizar estado e revisão do ciclo de vida do arquivo de origem | Permite que o DXF publicado e seu arquivo de origem tenham o mesmo estado de ciclo de vida e um valor de revisão. |
| Usar configurações do arquivo de desenho do Inventor | Opção para utilizar as configurações do arquivo de desenho do Inventor. |
| *Usar a configuração selecionada para personalização | Selecione o arquivo de configuração personalizado de publicação DXF.
**Observação: Se você estiver usando Empacotar e ir para exportação DXF, o Vault carregará um arquivo zip em vez do arquivo dxf. |
| Tipo DXF | Selecione o tipo DXF padrão. |
** No arquivo de configuração, marque a opção de seleção de exportação.
- Se "USE TRANSMITTAL = Yes", o Vault exportará e carregará um arquivo zip.
- Se "USE TRANSMITTAL = No", o Vault exportará e carregará o arquivo dxf.
