Selecione as configurações para os arquivos STEP (.stp) do Inventor.
Nota: Você precisa ter acesso administrativo para realizar essas tarefas.
- Clique em Ferramentas > Administração > Configurações do Vault.

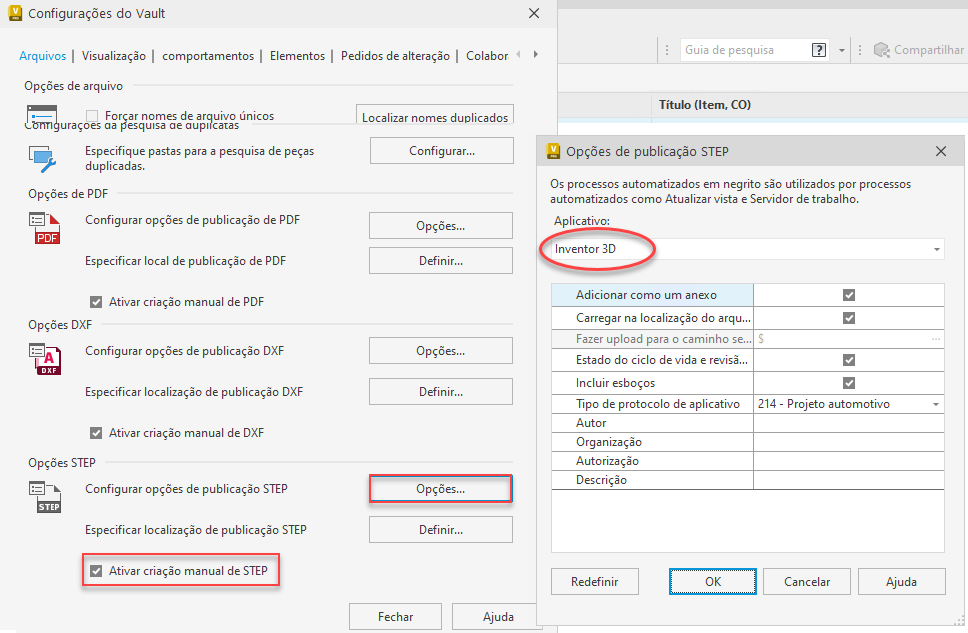

- Em Opções STEP, clique no botão Opções para iniciar a caixa de diálogo Opções de publicação STEP e definir as configurações de publicação STEP.
- Verifique e defina as configurações desejadas.
Marque a caixa Ativar criação manual de STEP para criar um arquivo STEP sem passar por uma alteração de estado do ciclo de vida para um arquivo de desenho. O comando Criar PDF está disponível na barra de ferramentas, no menu de contexto e no menu Ações.
A tabela descreve as configurações na caixa de diálogo Opções de publicação STEP para publicação do Inventor.
| Opções de publicação de STEP do Inventor | |
| Adicionar como anexo | Mostra o arquivo STEP publicado como anexo ao arquivo. |
| Carregar na localização do arquivo de origem | Armazena automaticamente o arquivo STEP publicado na localização do arquivo selecionado. |
| Carregar no caminho do Vault selecionado | Define uma localização específica (usando Procurar) para o armazenamento do arquivo STEP publicado. |
| Sincronizar estado e revisão do ciclo de vida do arquivo de origem | Permite que o STEP publicado e o arquivo de origem dele tenham os mesmos estado de ciclo de vida e valor de revisão. |
| Incluir esboços | Inclui esboços visíveis no arquivo de saída. |
| Tipo de protocolo de aplicativo | Selecione o protocolo de aplicativo. Por padrão, 214 - Projeto automotivo está selecionado. |
| Autor | Propriedade do arquivo.
Nota: O valor da propriedade do arquivo não está visível no painel de propriedades do Vault. É possível visualizá-lo no arquivo STEP no Inventor. Se você editar o valor da propriedade, o valor será atualizado no arquivo STEP e não nas propriedades do Vault.
|
| Empresa | |
| Autorização | |
| Descrição | |
