Перестановка или обновление экземпляров вставленных блоков с сохранением существующих текстовых значений атрибутов.
найти
Ввод команды:
AESWAPBLOCK
- Заменить блок: подстановка одного блока вместо другого. Если требуется сохранить масштаб, угол поворота, точки подключения, значения и расположение атрибутов заменяемого блока, выберите "Оставить".
- Обновить: замена всех экземпляров данного блока обновленной версией этого же блока.
Точки подключения также сохраняются, даже если новый графический образ немного шире или уже, чем оригинал.

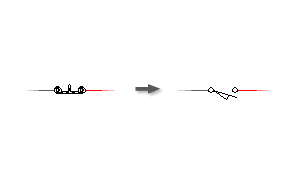

Замена блока (замена на блок с другим именем)
|
Заменить блок — по одному |
Поочередная замена одного блока на другой. |
|
Заменить блок — в рамках чертежа |
Замена одного блока на другой во всем чертеже |
|
Заменить блок — в рамках проекта |
Один блок заменяется на другой в рамках проекта. |
|
Указать новый блок в графическом меню |
Указывает на необходимость выбора нового блока из графического меню. |
|
Указать новый блок -"точную копию" |
Указывает на необходимость выбора нового блока, являющегося точной копией исходного. |
|
Найти новый блок в диалоговом окне выбора файла |
Указывает на необходимость выбора нового блока в диалоговом окне выбора файла. |
|
Сохранить старые местоположения атрибутов |
Определяет, что местоположение атрибута берется из исходного блока. |
|
Сохранить старый масштаб блока |
Определяет, что масштаб блока берется из исходного блока. |
|
Разрешить восстановление соединений линий проводов неопределенного типа |
Задает использование не являющихся проводами линий для восстановления соединений в процессе замены на новый блок. |
|
Автопереназн. ПО, если замена род. эл-та вызывает измен. семейства |
Автоматическое переназначение позиционного обозначения в случае, если присвоенный компоненту код семейства изменяется по причине замены блока. В противном случае позиционное обозначение остается прежним, даже если оно не совпадает с кодом семейства нового компонента. |
Обновление блока (путем изменения или замены другой версией того же блока).
|
Обновить блок |
Заменяет все экземпляры данного блока на его обновленную версию. |
|
Заменить библиотеку |
Все экземпляры графического образа библиотеки заменяются обновленной версией того же образа |
Соответствие атрибутов
|
Использовать те же имена атрибутов |
Использование имен атрибутов исходного блока. |
|
Использовать файл соответствия атрибутов |
Позволяет связать значения некоторых атрибутов с другими именами атрибутов. |
|
Файл соответствия |
Определяет, как в Инструментарий AutoCAD Electrical должны сопоставляться атрибуты. Файл должен иметь два столбца имен атрибутов. Первый столбец содержит текущее имя атрибута, а второй — новое имя атрибута. Файл соответствия может быть таблицей Excel, файлом с разделением запятыми (.CSV) или простым текстовым файлом, где текущее имя атрибута и новое имя атрибута разделяются пробелом. |
