Работа с типами/слоями проводов

Создание, импорт, выбор и изменение типов проводов.

Создание типов проводов

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. В диалоговом окне "Создать/редактировать тип провода" щелкните на незаполненной строке в столбце "Цвет провода" и задайте значение для нового слоя проводов.
3. Щелкните внутри столбца "Размер" и укажите значение размера.

   Имя слоя создается автоматически. Если для параметров "Цвет провода" и "Размер" заданы соответственно значения "Красный" и "20", создаваемому слою проводов присваивается имя RED_20.

4. Если номера проводов в данном слое не должны обрабатываться, выберите вариант "Нет" в разделе "Параметры нумерации проводов".
5. Выберите "Цвет", "Тип линий" и "Веса линий" для присвоения значений новому слою.
   Прим.: Если требуется применять новый слой проводов по умолчанию, выберите "Маркировать выбранное для применения по умолчанию".
6. Нажмите кнопку "ОК".

Создание типа провода путем добавления существующего слоя

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. В диалоговом окне "Создать/редактировать тип провода" выберите "Добавить существующий слой".
3. В диалоговом окне "Слои для линии \"Провода\"" задайте имя слоя и нажмите "OK". Можно ввести имя в поле редактирования или нажать "Указать" для выбора имени в списке существующих слоев.

   Слой отображается в таблице типов проводов. Если слой проводов выбран ошибочно, выделите слой в диалоговом окне и выберите "Удалить слой". После этого можно вернуться в диалоговое окно "Слои для линии \"Провода\"" и выбрать другой слой для добавления.

4. В диалоговом окне "Создать/редактировать тип провода" щелкните на элементах "Цвета", "Типы линий" или "Веса линий" для назначения слою новых значений.
5. Если номера проводов в данном слое не должны обрабатываться, выберите вариант "Нет" в разделе "Параметры нумерации проводов".
6. Нажмите кнопку "OK".

Создание типа провода для внешней перемычки

Провода на слоях перемычек не отображаются в отчетах таблиц соединений.

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. В диалоговом окне "Создать/редактировать тип провода" введите имя слоя, содержащее слово "Перемычка".
3. Если номера проводов в данном слое не должны обрабатываться, выберите вариант "Нет" в разделе "Параметры нумерации проводов".
4. Выберите "Цвет", "Тип линий" и "Веса линий" для присвоения значений новому слою.
5. Нажмите кнопку "OK".

Переименование типа провода

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. Щелкните правой кнопкой мыши ячейку "Имя слоя" и выберите "Переименовать слой".
3. Введите имя слоя.
4. Нажмите кнопку "OK".

Выбор типа провода по умолчанию

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. Выберите в таблице строку со слоем провода.
3. Выберите "Маркировать выбранное для применения по умолчанию".
4. Нажмите кнопку "OK".

Удаление типа провода

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. Выберите в таблице строку со слоем провода.
3. Нажмите "Удалить слой".
   Прим.: Слой провода по умолчанию нельзя удалить.
4. Нажмите кнопку "OK".

Прим.: Слой не удаляется из чертежа. Он удаляется из списка слоев провода, после чего все строки на слое не будут относиться к проводам.

Импорт типов проводов

1. Выберите вкладку «Схема»панель «Редактирование проводов/номеров проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. Нажмите кнопку "Импорт".

   Выводится диалоговое окно "Импорт типов проводов — Выбор главного чертежа".

3. Выберите чертеж или шаблон чертежа, в котором содержатся предназначенные для импорта типы проводов.
4. Нажмите "Открыть".

   Выводится диалоговое окно "Импорт типов проводов".

5. Выберите импортируемые типы проводов.
6. Определите режимы процедуры импорта при наличии нужного типа провода на активном чертеже.
   • Заменять все отличающиеся номера и пользовательские имена проводов: при установке этого флажка изменяются параметры нумерации проводов и всех значений атрибутов USER для существующего типа проводов в соответствии с импортируемым типом.
   • Обновлять все отличающиеся значения цвета и типа линий для слоев: при установке этого флажка изменяются настройки цвета и типа линий существующего слоя проводов в соответствии с импортируемым слоем.
7. Нажмите кнопку «ОК».

   Выбранные типы проводов вместе с настройками отображаются в диалоговом окне "Создать/редактировать тип провода".

8. Продолжите добавление, импорт и редактирование типов проводов в диалоговом окне "Создать/редактировать тип провода".
9. Нажмите кнопку "OK".

Импорт типов проводов в рамках проекта

1. Выберите вкладку «Проект»панель «Инструменты проекта»«Утилиты». найти
2. Установите флажок "Импорт из заданного чертежа".
3. Введите или перейдите к имени чертежа или шаблона чертежа с определениями типов проводов, предназначенными для импорта.
4. Нажмите "Установка" для вывода диалогового окна "Импорт типов проводов".
5. Выберите импортируемые типы проводов.
6. Определите режимы процедуры импорта при наличии нужного типа провода на обрабатываемом чертеже.
   • Заменять все отличающиеся номера и пользовательские имена проводов: при установке этого флажка изменяются параметры нумерации проводов и всех значений атрибутов USER для существующего типа проводов в соответствии с импортируемым типом.
   • Обновлять все отличающиеся значения цвета и типа линий для слоев: при установке этого флажка изменяются настройки цвета и типа линий существующего слоя проводов в соответствии с импортируемым слоем.
7. Нажмите кнопку «ОК» и вернитесь к диалоговому окну «Утилиты в рамках проекта».
8. Нажмите кнопку "OK".

   Выводится диалоговое окно "Выберите чертежи для обработки".

9. Выберите чертежи, в которые требуется импортировать выбранные типы проводов.
10. Нажмите кнопку "OK".

Выбор типа провода при вставке проводов

1. Выберите одну из следующих команд.
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»раскрывающийся список «Вставить провода»«Провод».
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»раскрывающийся список «Вставить провода»«22,5 градуса».
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»раскрывающийся список «Вставить провода»«45 градусов».
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»раскрывающийся список «Вставить провода»«67,5 градуса».
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»«Многопроводная шина».
   • Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить многозвенную цепь»«Добавить звено».
   • Выберите вкладку «Схема»панель «Вставить провода/номера проводов»раскрывающийся список «Вставить многозвенную цепь»«Вставить многозвенную цепь».
2. В командной строке введите T.
3. Выберите тип провода в диалоговом окне «Задать тип провода».

   Новый тип провода становится текущим, и выполнение команды вставки провода продолжается.

Прим.: При установке флажка «Другая шина (несколько проводов)» в диалоговом окне «Многопроводная шина» провода строятся на том же слое, на котором находится существующая шина. Команда T не позволяет изменить тип провода во время вставки провода.

Изменение типов проводов

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Изменить/преобразовать тип провода». найти

   Можно также щелкнуть на существующем проводе правой кнопкой мыши и выбрать команду "Изменить/преобразовать тип провода".

2. В диалоговом окне "Изменить/преобразовать тип провода" выберите тип провода в списке типов проводов или нажмите "Указать" для выбора записи о типе провода непосредственно на чертеже.

   Если щелкнуть на проводе правой кнопкой мыши и выбрать пункт "Изменить/преобразовать тип провода", в списке выделяется тип проводов, соответствующий выбранному слою проводов.

3. Выберите требуемые параметры в диалоговом окне.

   Если выбран параметр "Изменить все провода в проводной сети", новый тип провода задается для всех проводов в проводной сети. Если этот параметр не выбран, изменяется только тип выбранного провода.

   Если выбран параметр "Преобразовать линии в провода", выбранные линии преобразуются в провод нового типа. Если этот параметр не выбран, линии игнорируются.

4. Нажмите кнопку "OK".
5. Выберите на чертеже провода или линии, которые требуется изменить, и нажмите клавишу ENTER.

Переименование заголовков столбцов "Пользователь1 — Пользователь20"

Заголовки столбцов "Пользователь1 — Пользователь20" можно переименовать в диалоговом окне "Создать/редактировать тип провода".

1. Щелкните правой кнопкой мыши имя проекта в Диспетчере проектов и выберите "Свойства".
2. В диалоговом окне "Свойства проекта" "Номера проводов" в разделе "Тип провода" выберите "Переименовать столбцы пользователей".
3. В диалоговом окне "Переименование пользовательских столбцов" задайте новые заголовки столбцов.
4. Нажмите кнопку "OK".

Прим.: Операция переименования пользовательских столбцов применяется к конкретному проекту. Переименовать столбцы «Цвет», «Размер» и «Имя слоя» невозможно.

Синхронизация типов проводов

Синхронизация типов проводов выполняется с помощью стрелки с адресом источника.

1. Выберите вкладку «Схема» панель «Редактировать провода/номера проводов» раскрывающийся список «Изменить тип провода» «Синхронизировать тип провода». найти
2. Вставьте стрелку с адресом источника.
3. В диалоговом окне «Выберите слои проводов приемника для обновления» выберите слой приемника, который нужно обновить.
4. Нажмите «Переключить».
5. (Необязательно) Для просмотра дополнительной информации об обновлениях типов проводов нажмите «Подробности».
6. Нажмите «Обновить».

Прим.: При синхронизации типа провода обновляется только тип слоя, но не номер провода. Для обновления номера провода выберите вкладку «Схема»панель «Вставить провода / номера проводов»«Номера проводов» или введите в командной строке aewireo и выберите отдельный провод. Чтобы обновить номер провода, можно также выполнить обновление на уровне проекта.

Преобразование и синхронизация типов проводов

При преобразовании проводов одного типа в другой можно синхронизировать типы.

1. Выберите вкладку «Схема» панель «Редактировать провода/номера проводов» раскрывающийся список «Изменить тип провода» «Изменить/преобразовать тип провода». найти

   Можно также щелкнуть существующий провод правой кнопкой мыши и выбрать команду «Изменить/преобразовать тип провода».

2. В диалоговом окне "Изменить/преобразовать тип провода" выберите тип провода в списке типов проводов или нажмите "Указать" для выбора записи о типе провода непосредственно на чертеже.

   Если щелкнуть на проводе правой кнопкой мыши и выбрать пункт "Изменить/преобразовать тип провода", в списке выделяется тип проводов, соответствующий выбранному слою проводов.

3. Выберите требуемые параметры в диалоговом окне.

   Если выбран параметр "Изменить все провода в проводной сети", новый тип провода задается для всех проводов в проводной сети. Если этот параметр не выбран, изменяется только тип выбранного провода.

   Если выбран параметр "Преобразовать линии в провода", выбранные линии преобразуются в провод нового типа. Если этот параметр не выбран, линии игнорируются.

4. Нажмите кнопку "OK".
5. Выберите на чертеже провода или линии, которые нужно изменить, и нажмите клавишу ENTER.

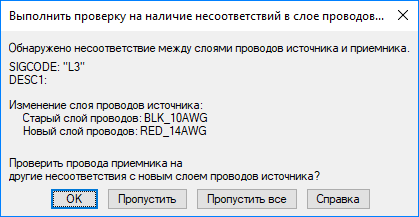

6. В диалоговом окне «Выполнить проверку на наличие несоответствий в слое проводов DEST?» нажмите «ОК».

7. В диалоговом окне «Выберите слои проводов приемника для обновления» выберите слой приемника, который нужно обновить.
8. Нажмите «Переключить».
9. (Необязательно) Для просмотра дополнительной информации об обновлениях типов проводов нажмите «Подробности».
10. Нажмите «Обновить».

Прим.: При синхронизации типа провода обновляется только тип слоя, но не номер провода. Для обновления номера провода выберите вкладку «Схема»панель «Вставить провода / номера проводов»«Номера проводов» или введите в командной строке aewireo и выберите отдельный провод. Чтобы обновить номер провода, можно также выполнить обновление на уровне проекта.
