Добавление фиксированного прямого участка в профиль

Добавление фиксированного вертикального прямого участка по двум точкам

Добавьте фиксированный вертикальный прямой участок путем указания двух точек, через которые пройдет линия.

1. Щелкните на профиле. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
2. Выберите на панели "Инструменты создания компоновки профиля" команду "Вычертить фиксированный прямой участок по двум точкам".
3. Укажите начальную точку.
4. Укажите следующую точку.

Добавление фиксированного вертикального прямого участка путем наилучшего вписывания

Добавьте фиксированный объект "вертикальный прямой участок" по двум точкам путем наилучшего вписывания в профиль. Можно определить объект наилучшего вписывания, используя ряд точек Autodesk Civil 3D или путем выбора точек на экране.

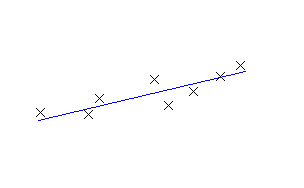

На следующей иллюстрации показан фиксированный вертикальный прямой участок, созданный путем наилучшего вписывания. Метки Х указывают точки данных, которые использовались для создания объекта.

Прим.: Каждый объект наилучшего вписывания для профиля прорисовывается в соответствии с масштабом по вертикали, заданным в стиле видов профилей. Для создания точного объекта наилучшего вписывания присвойте параметру "Увеличение масштаба по вертикали" в стиле видов профилей значение 1,000, определяющее равенство масштабов по горизонтали и по вертикали.

1. Задайте значение параметра "Увеличение масштаба по вертикали" в стиле вида профиля равным 1.0000.
2. Щелкните на профиле. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
3. Выберите на панели Инструменты компоновки профиля команду Фиксированный прямой участок наилучшего вписывания.
4. В диалоговом окне Прямой участок наилучшего вписывания выберите одно из следующих действий:
   • По точкам COGO. На виде в плане выберите две или более точек. Введите "г" для выбора группы точек или "н" для ввода точек по номерам.
   • С помощью щелчка мышью на экране. Выберите начальную и еще одну любую точку. Для выбора точек можно использовать команду OSNAP или прозрачные команды.
   • По объектам. Укажите параметры полигонального (мозаичного) представления кривой и допуска высоты сегмента. Вы можете выбрать один или несколько типов объектов, перечисленных в командной строке. При выборе объекта профиля укажите в диалоговом окне Задание диапазона пикетов начальный и конечный пикеты.
   При выборе объектов или точек в окне чертежа каждая точка регрессии помечается знаком "X", при этом в режиме реального времени отображается временная пунктирная кривая. Нажмите клавишу ENTER для завершения команды.
5. В окне Панорама для изменения точек регрессии воспользуйтесь видом Данные регрессионного анализа.

   При выделении строки на виде "Данные регрессионного анализа" соответствующая точка регрессии в окне чертежа выделяется красным цветом.

6. Создайте прямой участок:
   • Нажмите для создания прямого участка и сохранения вида "Данные регрессионного анализа" открытым.
   • Нажмите для создания прямого участка и закрытия вида Данные регрессионного анализа.
