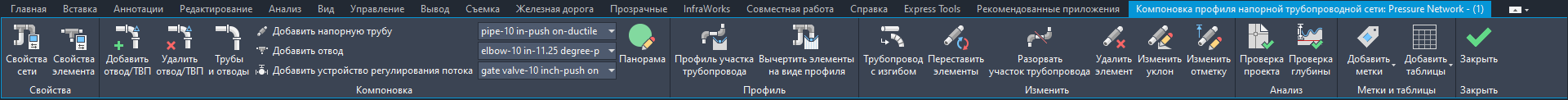

Используйте ленту «Компоновка профиля напорной трубопроводной сети» для работы с напорными трубопроводными сетями в виде профиля.
Для доступа к ленте «Компоновка профиля напорной трубопроводной сети» выберите сеть на чертеже. На ленте появится контекстная вкладка «Напорные трубопроводные сети». На панели «Редактирование» выберите команду «Редактировать сеть»
«Инструменты компоновки профиля» найти.
Прим.: Напорная трубопроводная сеть должна существовать на виде профиля перед открытием ленты «Компоновка профиля напорной трубопроводной сети».
На панели Свойства доступны следующие команды:
- Свойства сети: редактирование свойств напорной трубопроводной сети.
- Свойства элемента: редактирование свойств элемента напорной трубопроводной сети.
На панели Компоновка доступны следующие команды:
- «Добавить отвод/ТВП» и «Удалить отвод/ТВП»: корректировка участка трубы путем изменения вертикальных отводов в точках пересечения на виде профиля.
- Трубы и отводы (только для напорных трубопроводных сетей на основе элементов): создание сегментов трубопроводов на виде профиля и вставка вертикальных отводов при изменении направления в напорной трубопроводной сети.
- Добавить напорную трубу (только для напорных трубопроводных сетей на основе элементов): добавление напорной трубы или набора соединенных труб в напорную трубопроводную сеть на виде профиля.
- Добавить отвод (только для напорных трубопроводных сетей на основе элементов): добавление вертикального отвода в напорную трубопроводную сеть на виде профиля.
Прим.: Другие типы фитингов, доступные в каталогах по умолчанию, не могут добавляться в вид профиля.
- Добавить устройства регулирования потока: добавление устройства регулирования потока в напорную трубопроводную сеть в виде профиля.
- Панорама: открытие панорамы напорной трубопроводной сети, с помощью которой можно просматривать и редактировать свойства этой сети.
На панели Профиль доступны следующие команды:
- Профиль участка трубопровода: добавление видов профиля для участков трубопровода на чертеже.
- Вычертить элементы на виде профиля: добавление элементов на существующий вид профиля.
На панели «Редактирование» доступны следующие команды.
- Трубопровод с изгибом: преобразование прямого сегмента напорной трубы в изогнутый сегмент на виде профиля.
- Переставить элементы: изменение типа, семейства и/или размера выбранных элементов в напорной трубопроводной сети.
- Разорвать участок трубопровода: разрыв участка напорной трубы в выбранной точке с образованием двух участков. Участки напорной трубопроводной сети располагаются в той же сети, что и исходный напорный трубопровод.
- Удалить элемент: удаление выбранных элементов трубопроводной сети. Используйте команду «Удалить элемент» для удаления элементов сети из чертежа (она позволяет удалить элементы одновременно из вида профиля и вида в плане). При использовании команды AutoCAD СТЕРЕТЬ для удаления элемента в виде профиля объект удаляется только из вида профиля.
- Изменить уклон (только для напорных трубопроводных сетей на основе элементов): изменение уклона нескольких соединенных элементов в напорной трубопроводной сети. Участки трубопровода на виде профиля напорной трубопроводной сети на основе траектории можно скорректировать вручную.
- Изменить отметку: изменение отметки нескольких выбранных элементов в напорной трубопроводной сети на основе элементов путем их перемещения на виде профиля. Глубину участков трубопровода на основе траектории можно скорректировать в диалоговом окне Параметры профиля участка трубопровода.
На панели Анализ доступны следующие команды:
- Проверка проекта: проверка напорной трубопроводной сети на наличие отклонений и открытых соединений, а также получение данных диаметра и радиуса изгиба.
- Проверка глубины: проверка напорной трубопроводной сети на соответствие заданному диапазону минимальной и максимальной глубины.
На панели «Метки и таблицы» доступны следующие команды.
- Раскрывающийся список Добавить метки позволяет добавлять метки напорной трубопроводной сети.
- Раскрывающийся список Добавить таблицы позволяет добавлять таблицы напорной трубопроводной сети.
