Стили меток примечания вставляются в выбранные точки чертежа и физически не прикрепляются к определенным объектам. В них можно использовать компоненты текста ссылки, содержащие ссылки на другие объекты в чертеже.
Чтобы изменить информацию, содержащуюся в тексте, можно редактировать (или переопределять) метки примечания. Таким образом, не требуется иметь отдельный стиль метки для каждого вставляемого примечания. Для получения дополнительной информации см. раздел "Переопределение текста метки".

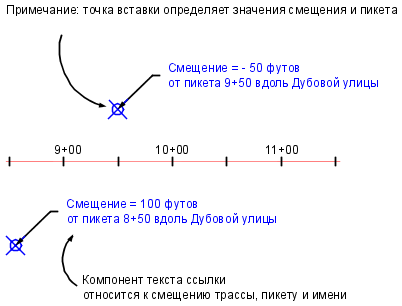

Точку вставки метки "Примечания" можно использовать для формирования данных текста ссылки, зависящих от местоположения. Например, на следующей иллюстрации точка вставки определяет значения пикета и смещения, которые отображаются в метке.
Этот компонент будет задан в Редакторе компонентов текста следующим образом:
Смещение = <[Смещение(Uft|P3|RN|Sn|OF|AP)]> фут
от пикета <[Значение пикета(Uft|FS|P2|RN|AP|Sn|TP|B2|EN|W0|OF)]> на <[Имя(CP)]>
Важно помнить, что хотя компоненты текста ссылки в метке "Примечания" будут обновляться при изменении объекта, на который имеется ссылка, сама метка примечания не прикрепляется к определенному объекту Следовательно, она не перемещается при перемещении объекта, на который имеется ссылка, или объекта, к которому она привязана. Метку примечания следует перемещать в новое положение вручную.
