Стили меток

Стили меток используются для управления отображением, поведением и содержанием меток.

Каждая метка в чертеже имеет присущий ей стиль, и изменение стиля меток немедленно отражается на метке в чертеже. Содержимое метки обновляется при каждом изменении объекта.

Внешний вид меток области участка на чертеже можно предварительно просмотреть в диалоговом окне "Создание стиля меток"

Создание и сохранение наборов меток для трасс, профилей и сечений позволит применять в одной операции метки нескольких типов. Например, набор меток для трасс может содержать метки для основных пикетов, вспомогательных пикетов и геометрических точек.

Метки могут включать в себя текст, блоки, линии, засечки и выноски. Метки можно создавать и просматривать средствами диалогового окна "Создание стиля метки", которое показано на следующей иллюстрации.

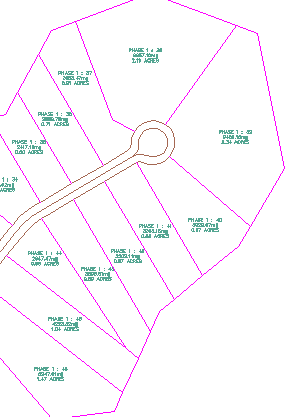

Предварительный просмотр адаптированного стиля меток для области участка

В окне "Область инструментов" в дереве "Параметры" коллекции "Стили меток" содержат не менее одного типа стилей меток, которые представляют уникальные аспекты использующих их объектов. Следующая иллюстрация показывает иерархию коллекции стилей меток, типы стилей меток и отдельные стили меток:

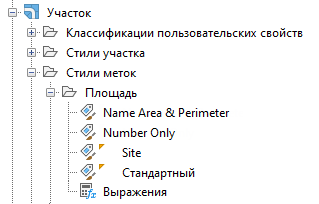

Коллекция типа стиля меток площади участка

Каждый тип метки имеет "Стандартный" тип метки. Также можно применять другие стили меток, содержащие шаблоны чертежей Autodesk Civil 3D.

Прим.: Имена стилей меток учитывают регистр. Например, имя метки "Стандартная" отличается от имени "стандартная".

Для линий, кривых, характерных линий и коридоров используются общие стили меток. Кроме того, эта коллекция содержит "Характерные стили меток", не относящиеся к конкретному объекту.

Для отображения контекстного меню с командами для работы со стилями выделите мышью тип стилей меток или конкретный стиль меток и нажмите правую кнопку. На основании существующих стилей вы можете создавать дочерние стили.

Выберите команду...

Если требуется...

Щелкните правой кнопкой мыши стиль метки выберите пункт "Создать"

Создать стиль меток, который основан на параметрах родительского стиля меток. Эта команда отображает диалоговое окно "Создание стиля метки" и содержит "Дочерний объект..." как имя стиля меток.

Щелкните правой кнопкой мыши тип меток выберите пункт "Создать"

Создать стиль меток, который не является дочерним для существующего стиля. Новый стиль меток будет стилем родительского уровня и будет применяться как стиль по умолчанию для настроек типов метки.

Щелкните правой кнопкой мыши стиль метки выберите пункт "Редактировать"

Отредактируйте стиль метки в диалоговом окне "Создание стиля меток".

Учебное пособие "Работа со стилями меток"
