Редактор теодолитного хода используется для создания двумерных теодолитных ходов на основе входных данных или путем выбора полилинии на чертеже. После ввода данных можно применить метод корректировки, отправив данные теодолитного хода в диалоговое окно «Корректировка теодолитного хода».
Графический просмотр и вставка объекта

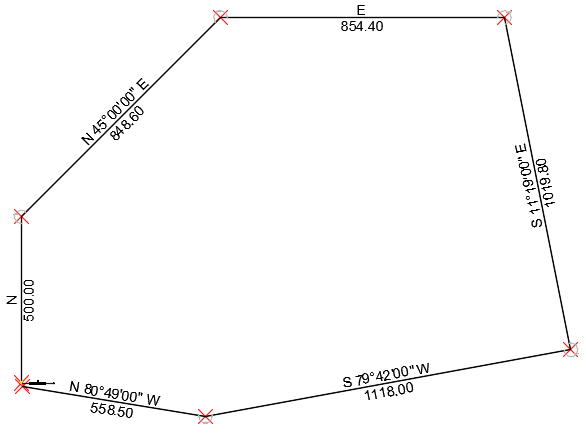

Графика, как показано в следующем примере, отображается на чертеже при вводе данных теодолитного хода в редактор.
При вводе данных можно указать, требуется ли создать на чертеже точки, линии, либо точки и линии. Эти объекты остаются на чертеже после закрытия редактора теодолитного хода.
В редакторе теодолитного хода можно установить параметры настройки зумирования, которые используются для управления отображением графики. Если установлено значение зумирования «Показать текущую строку», уровень зумирования на чертеже будет изменен при вводе данных для одной стороны теодолитного хода, чтобы показать графику теодолитного хода в окне чертежа. Также можно определить зумирование вида, чтобы показать продление до границ теодолитного хода или отсутствие изменений масштаба.
Общие рекомендации по вводу данных
Для загрузки данных в редактор теодолитного хода выберите существующую полилинию на чертеже или введите известные данные вручную. Для ввода данных теодолитного хода используются различные форматы и математические уравнения.
- Для перехода между ячейками используйте клавиши TAB, ENTER.
- Значения, которые вводятся в редакторе теодолитного хода, при корректировке теодолитного хода не изменяются.
- Если начальная точка обратного визирования не указана, используется заданная по умолчанию точка обратного визирования «Восток» (AutoCAD 0 градусов). Введите N или S в поле «Угол» первой строки, если требуется начать поворот на основе азимута.
- Чтобы изменить текущие единицы измерения на чертеже, введите суффикс после значения. Поддерживаются следующие единицы измерения:
- Футы: '
- Метры: m
- Чейн: c
- Перч: r
- Вара (Техас, США): v
Прим.: 1 вара = 33 1/3 дюйма.
- Линк: l
Введите суффикс непосредственно после значения без пробела. Например, чтобы ввести 10 футов, укажите 10'.
Прим.: Преобразование метров в футы и наоборот выполняется на основе параметров, установленных на вкладке «Единицы измерения и зона» в диалоговом окне «Параметры чертежа».Если в поле «Единицы чертежа» задано: и в поле «Преобразование британской системы единиц в метрическую» задано: и используется суффикс: то расстояние переводится: Футы Геодезические футы США m из метров в геодезические футы США Футы Международные футы m из метров в международные футы Метры Геодезические футы США ' из геодезических футов США в метры Метры Международные футы ' из международных футов в метры
Использование математических уравнений для вычисления параметров теодолитного хода
Для вычисления значений параметров теодолитного хода можно использовать различные математические уравнения. Уравнения позволяют вводить известные данные, например относительное расположение точек COGO, при определении теодолитного хода.
Можно использовать следующие операторы:
- +
- -
- /
- *
