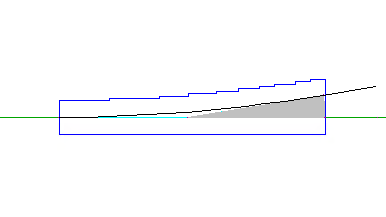

Создание железнодорожных стрелок

Размещение стрелки вдоль трассы железной дороги.

Прим.: При создании стрелок и съездов расчеты для родительской и измененной трасс основываются на центре железнодорожной линии, а не на левом или правом железнодорожном пути.

1. Выберите вкладку «Железная дорога»  панель «Стрелка»  «Создать»  найти.
2. Выберите трассу железной дороги, на которой требуется создать стрелку.
3. Выберите пикет, на котором требуется создать стрелку.

   Если каталог железнодорожных стрелок еще не загружен в чертеж, отображается диалоговое окно Каталог железнодорожных стрелок.

4. В диалоговом окне «Каталог железнодорожных стрелок» загрузите каталог железнодорожных стрелок и нажмите кнопку «ОК». По умолчанию каталоги железнодорожных стрелок устанавливаются в папку C:\ProgramData\Autodesk\C3D 2024\rus\Data\Railway Design Standards\Turnout.

   Отображается диалоговое окно «Создать стрелку».

5. В диалоговом окне «Создать стрелку» на вкладке Общие укажите имя и другие общие параметры стрелки.
6. Перейдите на вкладку Компоненты, чтобы указать тип, угол, модель и другие параметры стрелки для вставки.
7. Перейдите на вкладку Отклоняющаяся трасса, чтобы указать, следует ли объединить отклоняющуюся трассу с существующей.
8. Перейдите на вкладку Профиль, чтобы указать, следует ли создавать профиль для отклоняющейся трассы.
9. Нажмите «OK».

После создания стрелки можно использовать ручки для ее перемещения и палитру «Свойства» AutoCAD для изменения ее свойств. Дополнительные сведения см. в разделах Редактирование стрелок железной дороги с помощью ручек и Изменение стрелок.
