Создание присоединенных трасс

1. Выберите вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Трасса» «Создать трассу для смещения» найти.
2. На чертеже выберите первую трассу для соединения.
3. Выберите вторую трассу для соединения.
4. Выберите местоположение для присоединенной трассы.

   На чертеже будут показаны временные графические элементы.



5. Выберите другое местоположение или нажмите клавишу ENTER, чтобы принять текущее местоположение и вывести на экран диалоговое окно Создание присоединенной трассы.
6. Перейдите на вкладку Параметры, чтобы задать параметры присоединенной трассы. Далее описано несколько уникальных параметров, присущих присоединенным трассам:
   • Тип группы кривых: используйте этот параметр, чтобы выбрать тип создаваемой группы кривых.
     • Сопряжение по дуге

     • Стандартное закругление

     • S-образная переходная кривая — переходная кривая — кривая — переходная кривая

     • S-образная переходная кривая — кривая — переходная кривая — переходная кривая

     • S-образная переходная кривая — переходная кривая — кривая — переходная кривая — переходная кривая

     • 3-центрированная дуга

   • Радиус кривой: этот параметр используется для изменения радиуса по умолчанию для присоединенной трассы для всех типов групп кривых, за исключением 3-центрированных дуг.
     Прим.: Если после создания трассы требуется изменить радиус кривой, можно редактировать трассу с помощью ручки радиуса или же изменить радиус на вкладкеПараметры соединения диалогового окна «Свойства трассы».
   • Параметры дуги/Параметры переходной кривой: нажмите кнопку обзора для доступа к параметрам дуг и переходных кривых в группе кривых данного типа.
   • Степень кривизны: этот параметр определяет степень кривизны присоединенной трассы (меньше 180 градусов или больше 180 градусов).
   • Смещения: эти параметры используются для определения смещений относительно родительских трасс.
   • Наложение соединений: эти параметры используются для изменения наложения соединений по умолчанию для присоединенной трассы.
     Прим.: Значение параметра «Наложение соединения» должно быть больше 0.

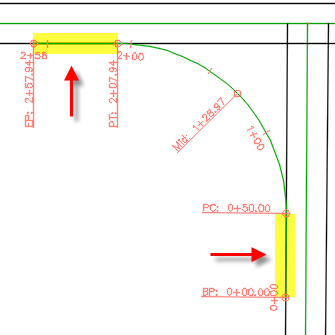

     В следующем примере показан эффект наложения размером 15 метров (50 футов). Присоединенная трасса накладывается на участок имеющейся трассы размером 15 метров (50 футов).

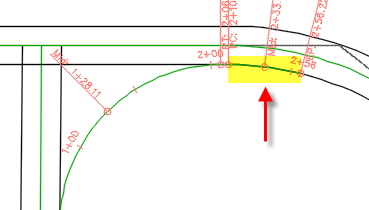

     Если наложение находится на кривой, часть наложения присоединенной трассы будет следовать криволинейной траектории.



     Прим.: Если требуется изменить значения для наложения соединения после создания трассы, можно редактировать сегменты наложения с помощью ручек.
   • Параметры на вкладке Присоединенный профиль: эти параметры используются, чтобы создать профиль для присоединенной трассы между двумя указанными имеющимися профилями.
7. Нажмите кнопку ОК, чтобы создать присоединенную трассу и дополнительный профиль.

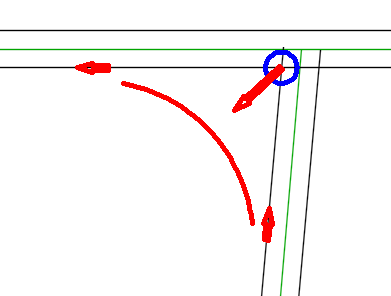

   Прим.: Эта трасса создается как трасса для сопряжения на пересечении. При необходимости это можно изменить на вкладке Информация диалогового окна «Свойства трассы».
8. Если требуется создать присоединенный профиль, создайте для него вид профиля на чертеже.
