Точки пересечения трассы

Точки пересечения показывают отношения между прямыми участками и группами кривых в трассе.

Используются точки пересечения двух типов:

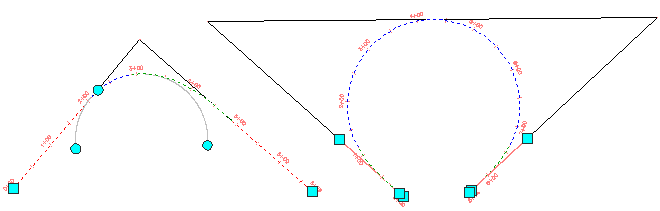

Явно заданные точки пересечения

Явно заданная точка пересечения — это точка, в которой на трассе в плане встречаются два фиксированных прямых участка.

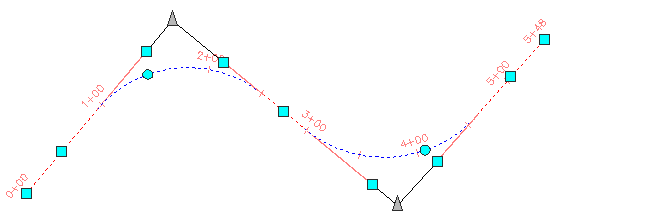

При выборе трассы явно выбранная ТП отображается с использованием ручки . Явно заданную точку пересечения можно пометить, переместить, удалить или освободить.

Предполагаемые точки пересечения

Предполагаемая точка пересечения — это рассчитанная точка пересечения (ТП) на кривой или в группе кривых трассы. Предполагаемая ТП указывает место пересечения прямых участков в случае их удлинения. Предполагаемую точку пересечения можно пометить.

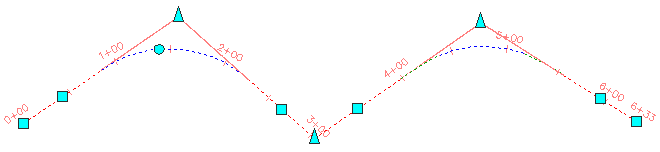

При выборе трассы предполагаемая ТП двух фиксированных прямых участков, соединенных свободной кривой или группой кривых, отображается при помощи ручки . Если сетка определена, ТП может быть разрешена, при этом фиксированные прямые будут расширены до определенной ТП.

Управлять отображением предполагаемых ТП можно на вкладке "Точка пересечения" (диалоговое окно "Свойства трассы").
