Панорамный вид «Переход коридора»

С помощью панорамного вида «Переход коридора» можно создавать и редактировать переходы коридора.

При выборе команды «Редактировать переход коридора» отображается панорамный вид «Переход коридора», а в командной строке появляется запрос на выбор элемента конструкции для перехода.

Используя запросы в командной строке, выберите элемент конструкции для перехода, параметр для перехода, а затем пикеты, значения и тип перехода.

Значения можно также задать и отредактировать в панорамном виде «Переход коридора». При выборе строки в панорамном виде соответствующий переход выделяется на чертеже синими обозначениями.

Кнопки и раскрывающиеся списки

Выбор коридора
Выбор коридора, для которого требуется добавить или отредактировать переходы. Вы также можете выбрать другой коридор с помощью кнопки выбора базовой линии , чтобы выбрать на чертеже базовую линию, принадлежащую другому коридору.
Выбор базовой линии
Задание базовой линии коридора, для которого требуется добавить или отредактировать переходы. Используйте раскрывающийся список для выбора базовой линии в выбранном коридоре. С помощью кнопки выбора выберите базовую линию в текущем или другом коридоре.
Создать набор переходов
Создание нового набора переходов в панорамном виде. Нажмите значок и задайте набор переходов с помощью подсказок в командной строке.
Вставить переход ниже
Вставка нового перехода под текущей строкой в панорамном виде.
Вставить переход выше
Вставка нового перехода над текущей строкой в панорамном виде.
Удалить линию
Удаление выбранной строки из панорамного вида.
Прим.: Если выбран последний переход в наборе, при нажатии кнопки «Удалить линию» информация о переходе будет очищена, но выбранная строка не будет удалена.
Импорт переходов
Импорт переходов из файла CSV.
Экспорт переходов
Экспорт переходов в файл CSV.
Перестроение коридора
Функция перестроения коридора. Эта кнопка доступна, если коридор устарел.
Вверх/Вниз
Перемещение выбранного перехода или группы перехода вверх или вниз в порядке приоритета. Эти параметры полезны, если к одному диапазону пикетов применено несколько переходов или их наборов, и необходимо, чтобы один из них имел более высокий приоритет.
Прим.: Переходы применяются сверху вниз в том порядке, в котором они отображаются в панорамном виде «Переходы коридора». Низший в списке переход имеет самый высокий приоритет, поскольку он применяется после предшествующих переходов.
  • Внутри набора переходов отдельные строки можно перемещать вверх и вниз. Можно выбрать соседние строки и переместить их вместе вверх или вниз.
  • В списке наборов переходов можно перемещать набор переходов вверх и вниз.

Таблица данных

Используйте таблицу данных для ввода и редактирования данных для переходов.

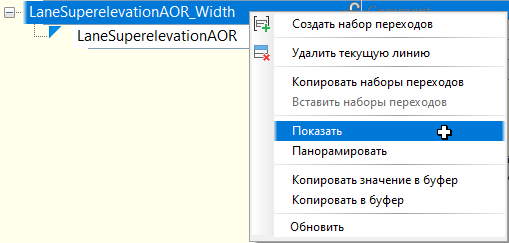

Для доступа к командам контекстного меню можно щелкнуть правой кнопкой мыши переход или набор переходов.

Если требуемое значение в панорамном виде «Переходы коридора» не задано, данная ячейка окрашивается в розовый цвет, чтобы предупредить пользователя:
Прим.: Если требуемое значение не задано, данная строка в наборе переходов не применяется к коридору.

Чтобы добавить комментарий для набора переходов, щелкните в области «Комментарий» в строке набора переходов и введите комментарий.

Для блокировки набора переходов наведите курсор на столбец «Параметр» в строке набора переходов, чтобы отобразить значок блокировки, а затем щелкните этот значок.

При блокировке набора переходов блокируются длины диапазонов пикетов, заданных в наборе переходов, но их положения будут меняться при изменении значения пикета.
  • При редактировании начального пикета перехода конечный пикет корректируется для сохранения длины перехода.
  • При редактировании конечного пикета перехода начальный пикет корректируется для сохранения длины перехода.
  • Пикеты всех других переходов в наборе переходов также будут соответствующим образом скорректированы (перемещены вдоль базовой линии), но их длины не изменятся вследствие блокировки.
  • Свойство блокировки экспортируется и импортируется при экспорте и импорте набора переходов.
Элемент конструкции
Указание элемента конструкции для перехода. Нажмите для выбора другого элемента конструкции.

Элементы конструкции, выбранные по имени класса .NET, помечаются синим треугольником в панорамном виде «Переходы коридора».

Параметр
Задание выбранного параметра в элементе конструкции для перехода. Щелкните стрелку раскрывающегося списка, чтобы выбрать другой параметр для перехода.
Начальный пикет
Указание начального пикета перехода. Нажмите для выбора пикета на чертеже.
Начальное значение
Указание начального значения параметра для перехода.
Конечный пикет
Указание конечного пикета перехода. Нажмите для выбора пикета на чертеже.
Конечное значение
Указание конечного значения параметра для перехода.
