При создании карты можно добавлять растровые изображения и поверхности для отображения.

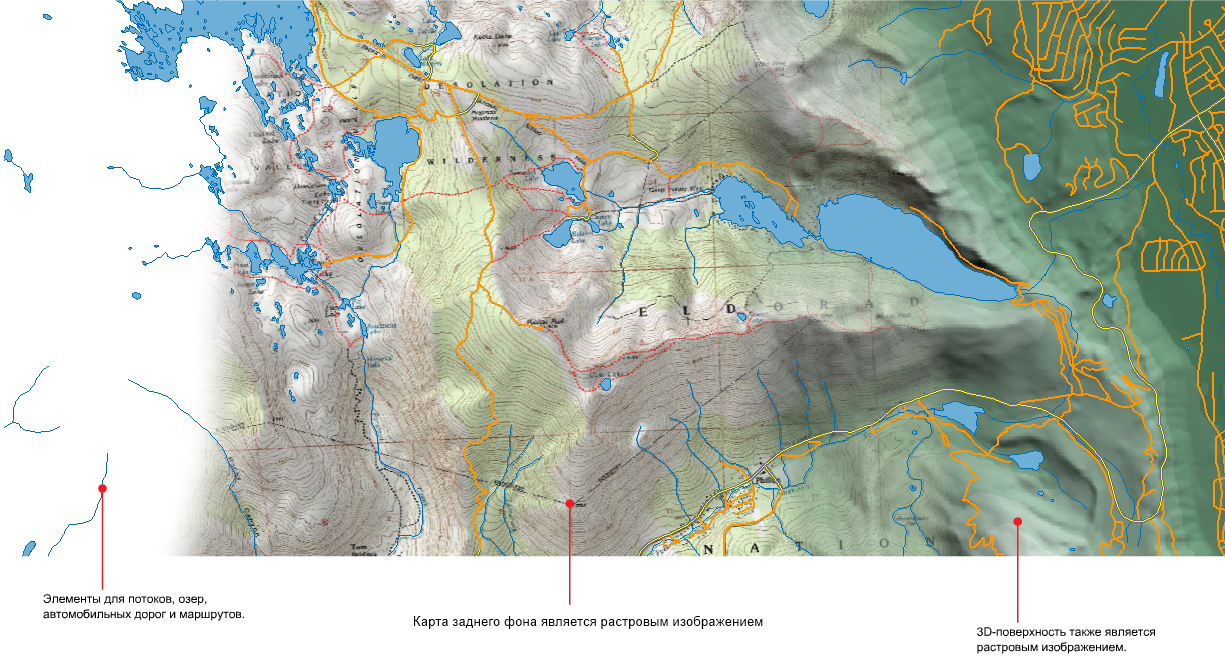

Добавление одного или нескольких изображений в качестве заднего плана карты добавляет контекст и придает карте внешнюю привлекательность.
| Тип растра | Форматы |
|---|---|
| Растровые поверхности | DEM (Digital Elevation Model), ESRI Grid или DTED (Данные цифровой модели рельефа) |
| 2D растр | JPEG и JPEG2K (Joint Photographic Experts Group), PNG (Portable Network Graphic), MrSID (Multi-Resolution Seamless Image Database), TIFF (Tagged Image File Format), ECW (Enhanced Compressed Wavelet) |
| Растр WMS | карты на сервере |
| Растр WMTS | Карты на сервере, поставляемые плитками изображений |
| Другие растровые форматы | BMP, CALS-I, ECW, FLIC, GeoSpot, IG4, IGS, IKONOS, JFIF, LANDSAT FAST, L7A, NITF, PCX, PICT, Quickbird TIFF, RLC 1 и 2, TARGA |
Прим.: Слои на карте отображаются в соответствии с порядком, в котором они представлены в Диспетчере отображения. Чтобы отобразить объекты чертежа на фоне растрового изображения, поместите слой растрового изображения в конец списка.
