Визуализация с помощью графики Autodesk

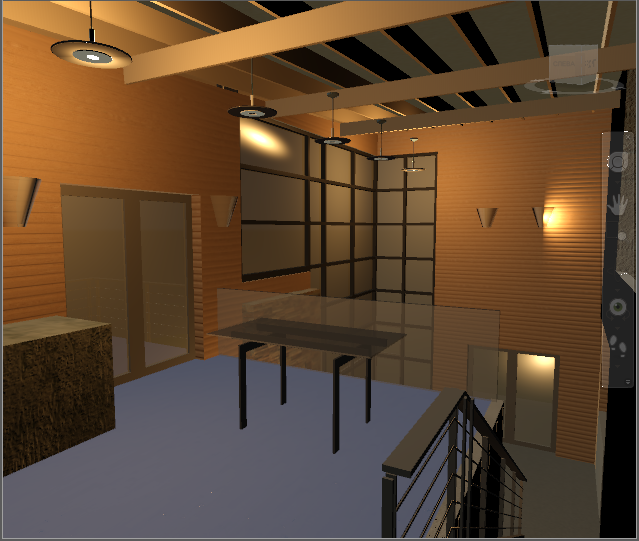

При визуализации выполняется тонирование геометрии модели с использованием заданного освещения, примененных материалов и выбранных параметров среды.

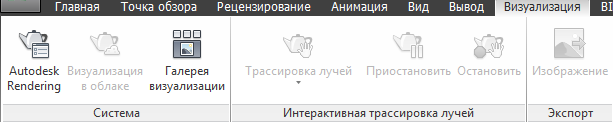

Инструменты визуализации Autodesk доступны на вкладке «Главная» на панели «Инструменты» и на вкладке «Визуализация» на ленте.

Универсальный модуль визуализации Autodesk создает физически правильные эффекты освещения, а также общее освещение.

Можно определить и применить материалы и источники света непосредственно в модели, а также сохранить в файле NWD или NWF. Материалы и источники света можно переносить из приложений САПР (в настоящее время поддерживаются форматы файлов Revit, 3DS Max, DWG, FBX и Inventor).

Навигация в модели в реальном времени

Навигация в реальном времени поддерживается для реалистичного визуального стиля (управляется инструментами на вкладке «Точка обзора» на панели «Стиль визуализации»), а также для фотореалистичного визуального стиля (управляется кнопкой «Трассировка лучей» на вкладке «Визуализация» на панели «Визуализация»).

В реалистичном визуальном стиле можно просматривать примененные материалы, источники света и параметры среды в реальном времени при изучении модели. Можно управлять как представлением модели на панели «Сцена», так и качеством и скоростью визуализации. Дополнительные сведения приведены в разделе Управление внешним видом модели и качеством визуализации.

В реалистичном визуальном стиле каждое взаимодействие с моделью приводит к повторному запуску процесса визуализации. Этот стиль не рекомендуется использовать для изучения модели. Он лучше всего подходит для подготовки изображений и анимаций высокого качества, которые можно демонстрировать, например, другим участниками проекта. Для управления качеством и скоростью визуализации предусмотрены шесть стандартных и один пользовательский стиль визуализации. См. раздел Выбор качества визуализации.
