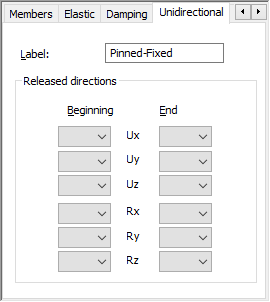

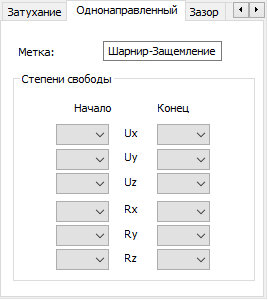

При выборе вкладки «Однонаправленное» на экране появляется диалоговое окно Новое определение степени свободы.
Чтобы настроить степень свободы, укажите метку и направление для начала и конца стержня.
перемещения:
- нет – нет снятия связи в этом направлении;

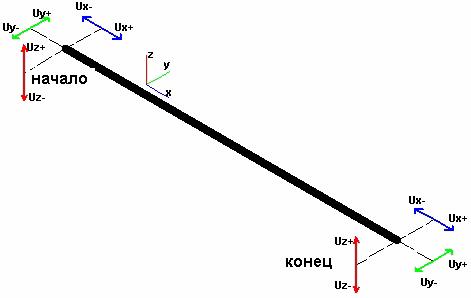

- (Ux, Uy или Uz) «+» или «–» — снятие связей, запрещающих перемещения Ux, Uy или Uz в начальном или конечном узле выбранного стержневого элемента в допустимом положительном («+») или отрицательном («–») направлении относительно оси локальной системы координат стержня. возможные направления снятия связей иллюстрируется ниже:
для поворотов:
- нет – нет снятия связи в этом направлении;

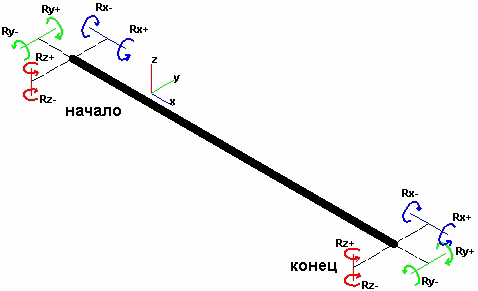

- (Rx, Ry или Rz) «+» или «–» — снятие связей, запрещающих вращение Ux, Uy или Uz в начальном или конечном узле выбранного стержневого элемента в допустимом положительном («+») или отрицательном («–») направлении относительно оси локальной системы координат стержня (по принципу винта с правой резьбой). возможные снятия связей в отношении поворотов показаны ниже:
Например, чтобы настроить снятие связи для преобразования стержня, показанного на предыдущем изображении, в растянутый стержень, необходимо задать снятие связи для направления Ux + в начале стержня или снятие связи для направления Ux– в конце стержня.
