Размещение нескольких экземпляров координационной модели

После добавления координационной модели вы можете разместить несколько ее экземпляров, что позволит создать контекст для проекта.

Инструмент «Разместить экземпляр», доступный в диалоговом окне «Диспетчер связей» вкладка «Координационная модель», позволяет выполнять следующие действия.

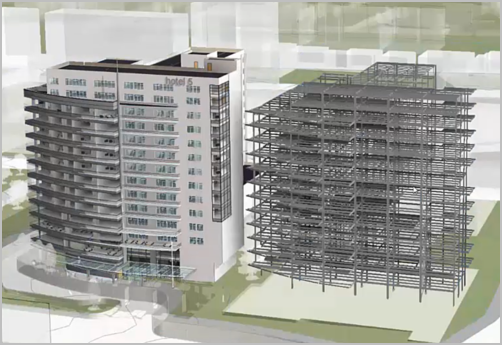

• Размещение копий координационной модели для планирования расположения повторяющихся объектов. Вы можете создавать зеркальные отражения экземпляров, если это необходимо в проекте. При загрузке нескольких координационных моделей можно использовать инструмент «Выбор типа» для изменения типа каждого экземпляра, в ходе которого можно изучить размещение каждого типа координационной модели в контексте всего проекта.
• Размещение экземпляра координационной модели в контексте модели Revit (координационная модель остается загруженной).
• Изучение различных положений координационной модели в компонентах модели Revit. Это можно сделать после перемещения исходного экземпляра координационной модели от точки съемки или внутреннего начала.

Размещение экземпляра

1. Выберите координационную модель и щелкните вкладку «Изменить»|«Координационная модель»панель «Координация» («Диспетчер связей»).

   ИЛИ

   Выберите вкладку «Управление»панель «Управление проектом» («Диспетчер связей»).

2. В диалоговом окне «Диспетчер связей» вкладка «Координационная модель» выберите координационную модель.
3. В раскрывающемся списке «Разместить экземпляр» выберите один из следующих параметров размещения.
   1. Выберите «Совмещение начал» для выравнивания начала координационной модели с внутренним началом модели Revit.
   2. Выберите «Общие координаты» для выравнивания моделей на основе общих координат.
4. Нажмите «ОК».
5. (Необязательная операция.) Выберите связанную модель, переместите ее в нужное положение и закрепите ее так, чтобы она случайно не переместилась в другое место.
