Координационные модели

Можно создавать связи с различными координационными моделями из локальных файлов Navisworks или из Autodesk Docs и управлять ими в диалоговом окне «Диспетчер связей» в Revit.​

Видеоролик: «Использование координационных моделей»

Эта функция позволяет выполнять визуальную перекрестную проверку моделей из разных категорий и стадий проекта. Используя 3D-виды, можно визуально сравнивать модели для совместной работы, созданные в Revit или других инструментах моделирования, в целях координации. Путем регулярной загрузки обновленной координационной модели (например, еженедельно) можно свести к минимуму риск возникновения конфликтов. Таким образом можно ускорить процесс проектирования и сократить необходимость внесения изменений, экономя время и деньги для всей проектной группы.

Координационные модели

Координационная модель — это 3D-проект, который используется для виртуальной перекрестной проверки различных категорий в проекте на стадиях разработки, подготовки к строительству и собственно строительства.

Можно создавать связи с файлами Navisworks (т. е. с файлами NWD или NWC; файлы NWD и NWC относятся к собственным форматам файлов Navisworks; проектные группы используют Navisworks для объединения данных по проекту, относящихся к различным категориям, в единую координационную модель) из локальных папок для использования в качестве координационных моделей или создавать ссылки на файлы в форматах, доступных для просмотра в Autodesk Docs. Можно создавать ссылки на виды из Autodesk Docs напрямую, не скачивая файл на локальный ресурс. Для управления доступом к связанным видам из Autodesk Docs применяются разрешения из учетной записи Autodesk Docs, что упрощает использование рабочего процесса, подразумевающего совместную работу, в случаях, когда защита интеллектуальной собственности особенно важна​. Виды координационной модели представляют собой упрощенные представления, содержащие контекст для модели Revit.

Прим.: Управлять координационными моделями можно с помощью специальной вкладки «Координационная модель» в диалоговом окне Диспетчер связей.

Примеры

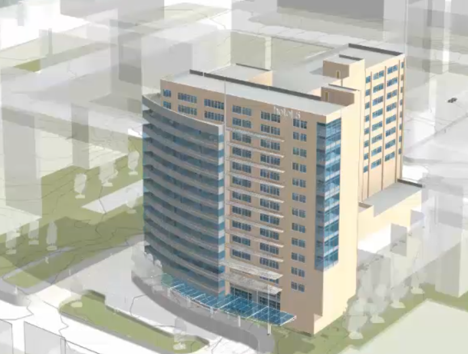

• Архитектор использует Revit для проектирования здания. Проектировщик строительных конструкций использует для выполнения своих задач другой программный продукт. Архитектор хочет добавить несущие конструкции в Revit, используя свою модель в качестве основы, чтобы убедиться в том, что архитектурные элементы правильно выровнены относительно несущих элементов проекта.
• Производитель использует средство 3D-моделирования для проектирования наружной оболочки здания с использованием сложной системы витражей. Архитектор хочет добавить эту модель в Revit, используя ее в качестве основы, чтобы убедиться в том, что внутренние элементы здания правильно расположены внутри этой оболочки.
• Архитектор использует Revit для проектирования здания. Проектировщик объектов инфраструктуры использует другой программный продукт для разработки детального проекта площадки. Архитектор хочет добавить проект площадки в Revit, используя его в качестве подложки для правильного планирования компоновки здания на площадке.

Прим.: Кэш моделей Navisworks хранится на локальном компьютере. Поэтому модели можно использовать не только в Navisworks.

Использование координационной модели в Revit

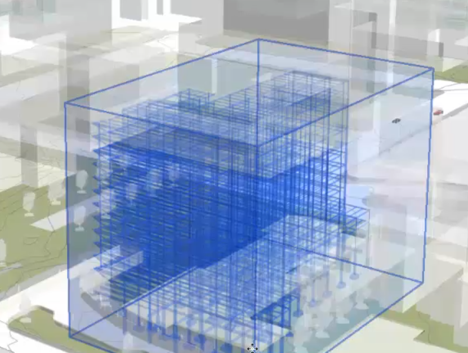

При связывании координационной модели с моделью Revit связанная модель отображается на текущем виде. Она заключена в ограничивающую рамку, которая отображается при наведении курсора на координационную модель. При выборе рамки в строке состояния отображается семейство и тип координационной модели: модель Navisworks, за которой следует имя модели. На палитре свойств отображается путь, имя файла и другие свойства координационной модели.

Совет: Чтобы упросить выбор координационной модели, используйте команду Выбрать элементы по граням.

В Revit можно выбирать отдельные элементы, нажимая клавишу TAB при щелчке на объектах в связанной координационной модели, и просматривать их свойства на палитре свойств​.

Прим.: Некоторая импортированная геометрия, в том числе координационные модели и геометрия, созданная с помощью надстроек, не отображается в визуальном стиле «Реалистичный».

После связывания координационной модели в Revit можно выполнить следующие операции.

• Отображение координационной модели на 3D- и 2D-видах, в том числе планов, фасадов и разрезов.
• Закрепление координационной модели на месте, чтобы она не перемещалась случайным образом по отношению к модели Revit.
• Определение стадий для координационной модели.
• Определение прозрачности для координационной модели, что позволяет отличать ее от модели Revit. Чтобы задать видимость и прозрачность, используйте диалоговое окно «Видимость/графика».
• Если планируется совместная работа, можно добавить координационную модель в рабочий набор.
• Печать координационной модели как части вида Revit.
• Экспорт координационной модели в качестве изображения в составе вида Revit.
• Выгрузка координационной модели для временного удаления ее из модели (например, для повышения производительности). При обновлении модели она обновляется, сохраняя свое положение и ориентацию.
• Обновление координационной модели с учетом последних изменений.
• Удаление координационной модели из модели Revit.

Так как текстуры не включаются в координационную модель, ее невозможно визуализировать в качестве части вида Revit.
