Случайное размещение экземпляра семейства

Используя этот пример типа расчета с модулем Генеративное проектирование в Revit, разместите случайный набор экземпляров семейства на выбранной грани с заданным базовым типом семейства, плотностью и начальным значением случайного выбора.

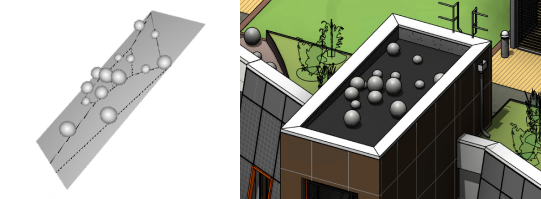

На левом изображении показан результат в модуле Генеративное проектирование. На правом изображении показан результат, интегрированный в модель Revit.

С помощью этого примера исследования можно изучить размещение экземпляров семейства на гранях. Примеры включают размещение арт-объектов вне модели здания или цветов на наклонной клумбе в модели ландшафта. Версия этого примера также доступна в проигрывателе Dynamo.

В данном разделе рассматриваются следующие вопросы.

• Цели
• Доступ к типу расчета
• Подготовка модели
• Входные данные
• Выходные данные
• Визуализация геометрии

Цели

В этом исследовании для создания сцены обычно используется метод случайного упорядочивания. Однако можно выбрать другой метод создания сцены.

Прим.: Поскольку в этом типе исследования обычно используется метод случайного упорядочивания, метод оптимизации может быть менее эффективен для достижения конкретных целей.

Доступ к типу расчета

В диалоговом окне «Создать исследование» тип расчета доступен в папке примеров Autodesk.

Чтобы открыть тип расчета в Dynamo, перейдите в следующую папку:

• %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>

Если найти тип расчета в этой папке не удается, его можно скачать по следующей ссылке. Файл ZIP содержит файл DYN и папку его зависимостей. Распакуйте (извлеките) его содержимое в папку на компьютере.

• Тип расчета случайного размещения экземпляра семейства

Подготовка модели

В процессе создания расчета вы выберете грань и типоразмер базового семейства (например, скульптура). Чтобы создать расчет этого типа, в модели Revit должны присутствовать следующие элементы.

• Грань, на которой будут размещены экземпляры семейства.
• Экземпляр семейства, который будет размещен случайным образом на выбранной грани.

Входные данные

При создании исследования можно указать следующие входные данные.

Выбор

• Выбор грани: в модели Revit выберите целевую грань.
• Выбор типоразмера базового семейства: в раскрывающемся списке выберите семейство, которое требуется разместить случайным образом на выбранной грани.

Выбор переменных

Если требуется изменить эти значения в исследовании, установите соответствующие флажки. Чтобы использовать постоянное значение, снимите флажок и выберите значение с помощью регулятора.

• Плотность: в расчете указывается, насколько плотно будут размещены экземпляры семейства. Чем больше значение, тем плотнее будут размещены экземпляры семейства.
• Случайное начальное значение. Это значение определяет создание и случайное размещение экземпляров семейств в каждом из результатов.

Выходные данные

В каждом из результатов отображаются следующие данные.

• Результаты: количество экземпляров семейства на грани.

Визуализация геометрии

При просмотре результата на панели «Подробности» диалогового окна «Просмотр результатов» можно мышью вращать 3D-вид, чтобы рассмотреть элементы с разных сторон. Чтобы увидеть результат в 3D-виде модели, необходимо интегрировать выбранный результат в модель.

Известные неполадки и ограничения

Пример не учитывает препятствия. При работе с помещением, содержащим элементы препятствий, попробуйте использовать пример исследования «Случайное размещение объектов». При использовании некоторых экземпляров семейств, например цветочной вазы, предварительный просмотр результатов может оказаться неточным. При размещении в модели элементы отображаются нормально.
