При импорте или связывании геометрии на всех видах пользователь может задать рабочую плоскость и смещение от этой рабочей плоскости.
- Выберите импортированную или связанную геометрию.
- На палитре свойств задайте параметры экземпляра «Рабочая плоскость» и «Смещение от рабочей плоскости».
Кроме того, можно выбрать элементы геометрии на фасаде и переместить их, изменяя базовый уровень.
Для перемещения геометрии ниже базового уровня введите отрицательное значение смещения.

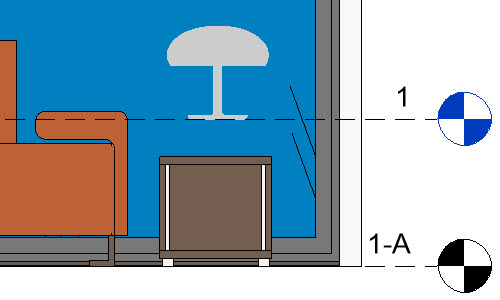

Например, предположим, требуется импортировать 3D-модель настольной лампы, которая будет размещена на столе в гостиной. Уровень гостиной (1-A) немного ниже уровня 1. При импорте лампы она размещается на уровне 1 и «парит» над столом.

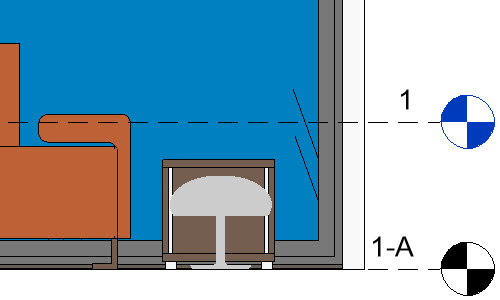

Поскольку лампа должна быть связана с уровнем 1-A, следует изменить ее базовый уровень на палитре свойств. Однако стол расположен на уровне 1-А.

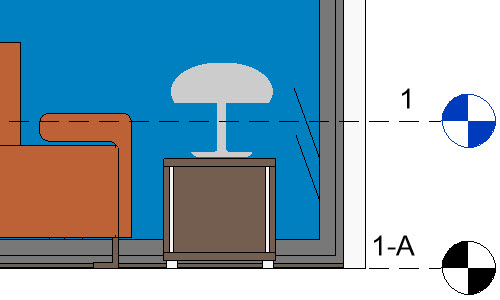

Чтобы разместить лампу на столе, задайте смещение, соответствующее высоте стола.
