Задание области топотела для смещения относительно исходной поверхности топотела.
Например, с помощью областей можно выделить место для парковки, дороги или площадки на топотеле. Для назначения топотелу другого материала используйте свойства экземпляра области топотела.
Создание области топотела не приводит к разделению поверхностей. Область топотела смещается в положительном направлении относительно исходной поверхности и отражает изменения, внесенные в родительское топотело. Для создания отдельных поверхностей, которые можно редактировать независимо друг от друга, используйте инструмент «Разделение».
Создание области топотела
- Откройте вид, на котором отображается топотело.
- Выберите топотело.
- Выберите вкладку «Изменить | Топотело»
«Формирование топотела»
(Область топотела).
Revit переходит в режим работы с эскизом.
- Щелкните значок
(Выбрать линии) или воспользуйтесь другим инструментом работы с эскизами для создания области топотела.
- На палитре свойств задайте параметры «Материал», «Высота области» (только положительные значения) и «Наследовать горизонтали».
Прим.: Если выбран этот параметр, то при выборе параметра «Наследовать горизонтали» в области топотела будут отображаться горизонтали из родительского топотела.
- Щелкните значок
(Выход из режима редактирования).
Изменение границ области топотела
- Выберите область топотела.
- Выберите вкладку «Изменить | Топотело» панель «Режим»
(Редактировать эскиз).
- Щелкните значок (Выбрать линии) или воспользуйтесь другим инструментом для работы с эскизами, чтобы изменить область топотела.
- Щелкните значок (Выход из режима редактирования).
Прим.: Если при разделении топотела с областью топотела линия деления не пересекает ее, отобразится уведомление об удалении области топотела, так как ее невозможно создать. Это нормально. Нажмите «Удалить экземпляр(ы)», чтобы продолжить операцию разделения.

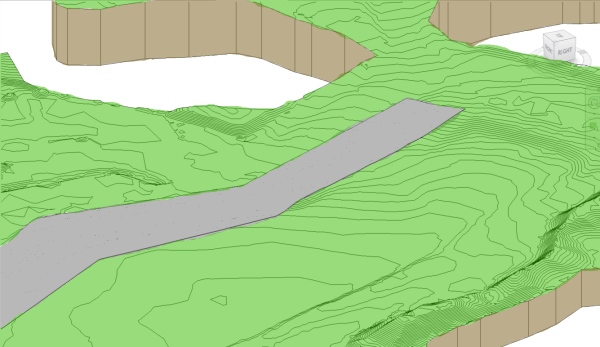

Пример
