Сравните темпы выходного потока в Центре решений
На этом этапе мы используем компонент Центра решений "Критические значения" для сравнения выходного расхода из двух проектов.

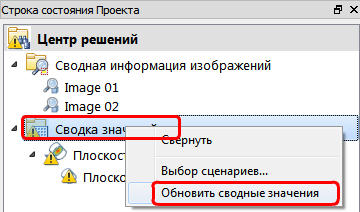

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.

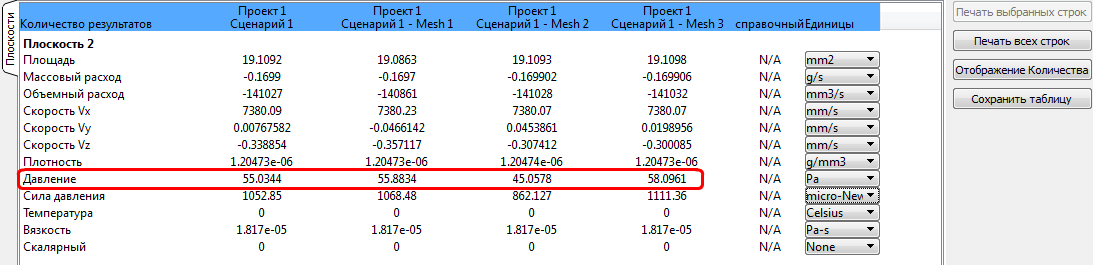

Примечание. Данные сводки о плоскости представлены на вкладке «Плоскости» Центра решений.

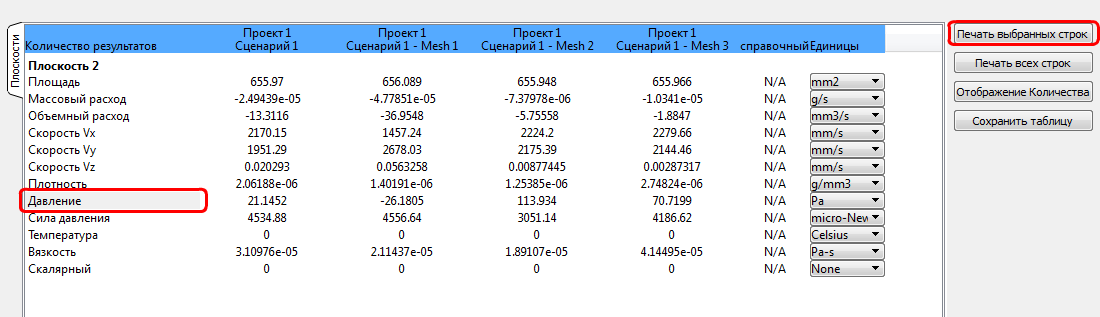

Для построения давления из четырех сеток, щелкните на Давлениеи нажмите кнопку Построить выбранные строки:
\
Примечание. Обратите внимание, как перепад давления неуклонно снижается с каждым уточнением сетки. Разница между шагом 3 и заключительной сеткой намного меньше,чем между шагами 1 и 2. Это явно указывает на то, что перепад давления меняется с каждым уточнением сетки, что приводит к решению независимой сетки.
Подробнее о критических значениях
Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
