Граничные условия: Подача
На этом этапе мы назначим граничное условие двух подач для летнего сценария. В принципе, в течение летних месяцев, идея состоит в том, чтобы обеспечить комфорт посредством охлаждающего воздуха через выставочный зал.
1. Нажмите Граничные условия на вкладке Настройка.

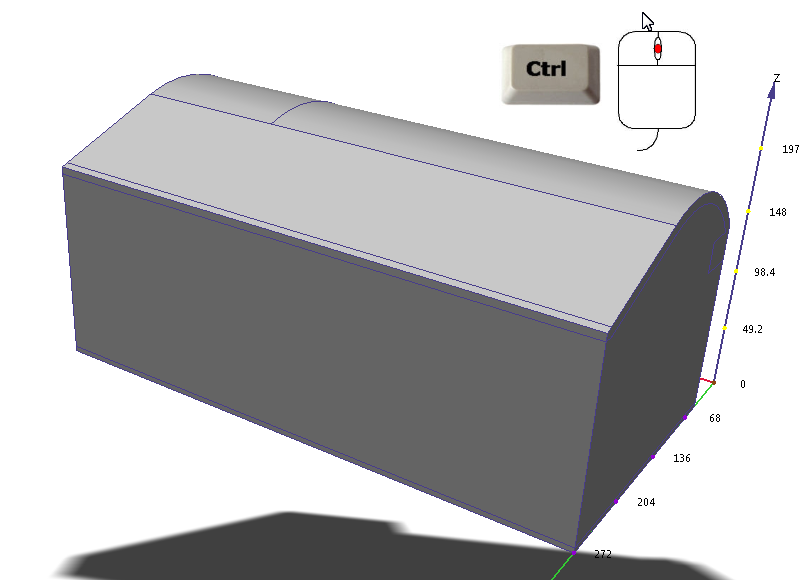

2. Убедитесь, что все детали являются видимыми, удерживая нажатой клавишу CTRL и нажав среднюю кнопку мыши в любом месте за пределами модели.
3. Поверните модель таким образом, чтобы были видимы подача и возврат воздуха.

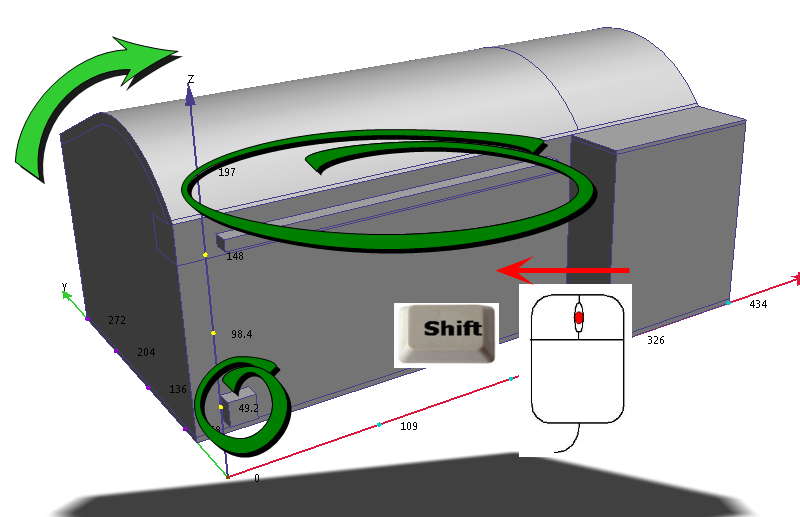

Удерживая нажатой клавишу Shift, нажмите среднюю кнопку мыши и перемещайте мышь. Приточные и рециркуляционные поверхности должны быть видимыми, как показано на рисунке:

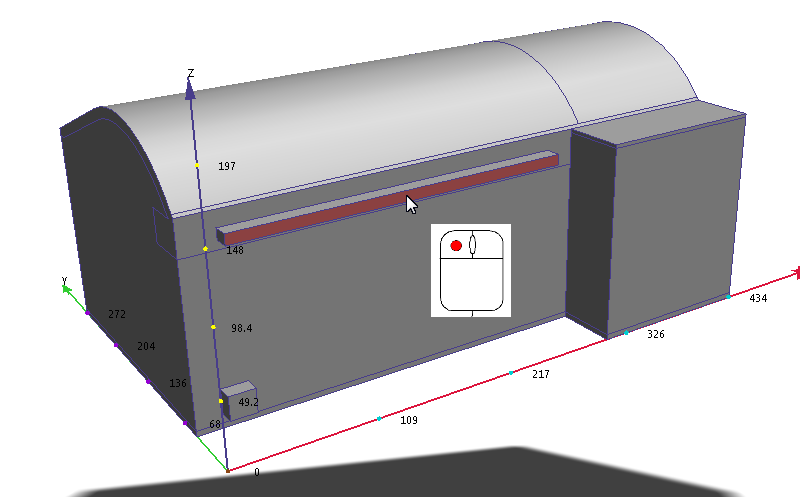

4. Щелкните левой кнопкой мыши поверхность подачи.
5. Нажмите Редактировать на контекстной панели Граничные условия:

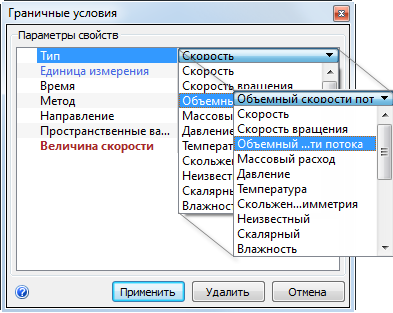

6. В поле Тип выберите Объем расхода.

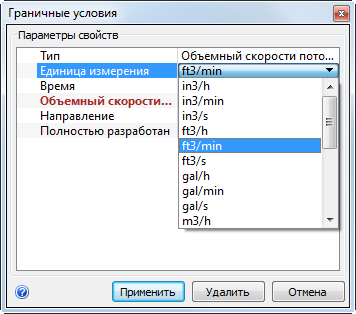

7. На вкладке Единицы выберите фут3/мин

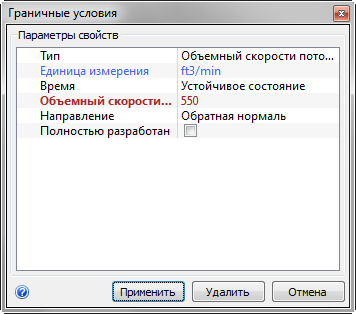

8. В поле Объем расхода введите 550.
9. Нажмите Применить.

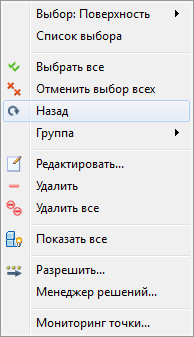

10. Щелкните правой кнопкой мыши в любом месте за пределами модели и выберите Предыдущий.

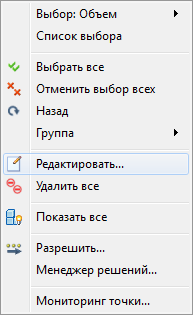

11. Щелкните правой кнопкой мыши в любом месте рядом с моделью и выберите Редактировать....

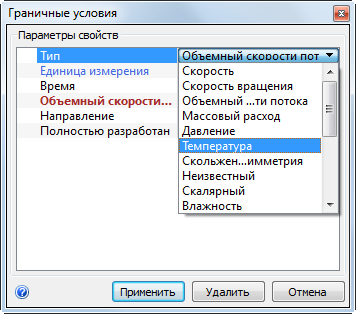

12. В поле Тип выберите Температура.

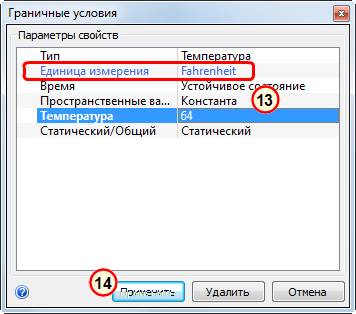

13. Убедитесь, что для параметра Единицы задано значение Фаренгейт. В полеТемпература, введите 64.
14. Нажмите Применить.
Что это должно выглядеть как...

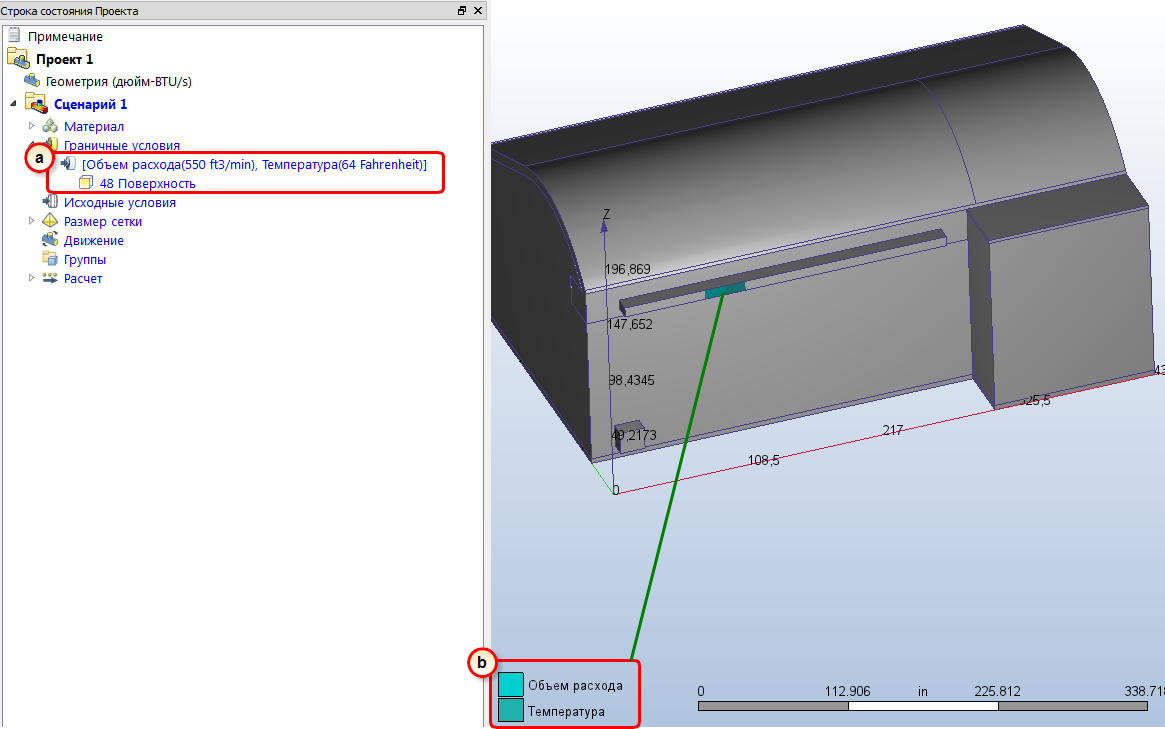

15. Чтобы убедиться в том, что притоку надлежащим образом назначены два граничных условия, проверьте панель «Исследование проекта» и цветные полосы на поверхности подачи:
- a. В строке "Исследование проекта", подтвердите значения для обоих условий на поверхности подачи. (Возможно, потребуется перетащить правое ребро строки проекта, чтобы увидеть оба условия...)
- b. Две полосы на входной грани должны соответствовать видам граничных условиий в надписи.
