Граничные условия: Возврат
В предыдущем шаге, мы назначили условие стороны подачи. На этом этапе мы определили отдачу. Это на самом деле довольно просто, так как мы будем использовать условие избыточного давления, чтобы предоставить вытяжной воздух в обратных клапанах.

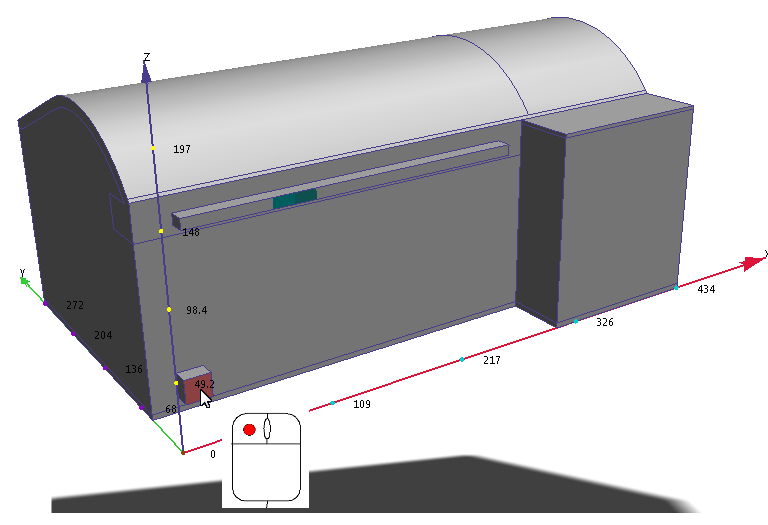

1. Щелкните левой кнопкой мыши поверхность возврата.
2. Нажмите Редактировать на контекстной панели Граничные условия:

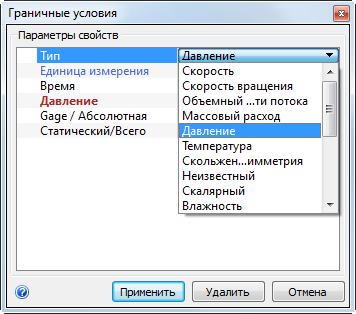

3. В поле Тип выберите Давление.

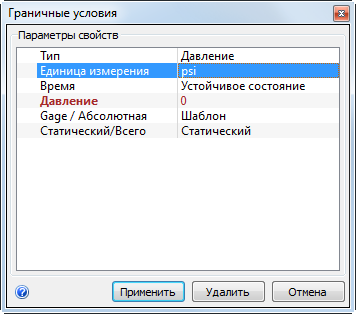

4. Оставьте в качестве единицы измерения Пси, а в качестве значения параметра Давление = 0.
5. Нажмите кнопку Применить.
Примечание. В результате статическое избыточное давление будет равно 0, что имитирует выпуск в обратные воздуховоды.
Что это должно выглядеть как...

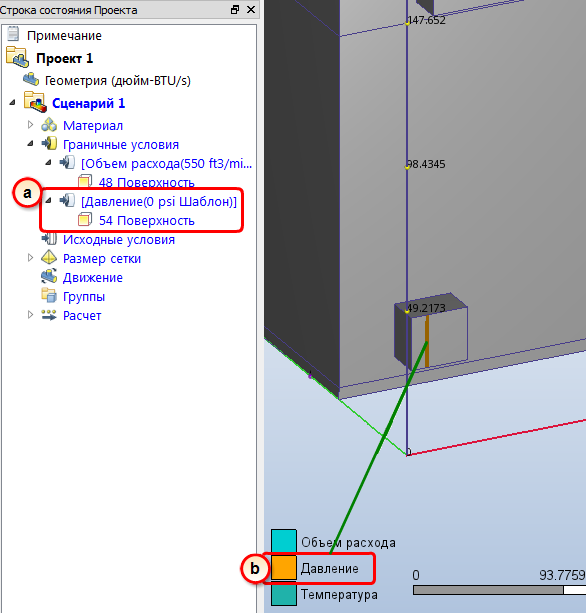

6. Чтобы убедиться, что граничное условие корректно применено к обратному потоку, проверьте панель «Исследование проекта» и цветную полосу на обратной поверхности:
- a. В строке Исследования проекта, условие Давление должно быть в списке с значением 0 пси.
- b. Там должна быть цветная полоса на обратной грани, которая соответствует надписи.
