Падение давления
На этом этапе мы будем использовать Сводку плоскостей и раздел Центра решений "Критическия значения" для оценки перепада давления. Этот инструмент представляет данные результатов очень быстро.
Щелкните правой кнопкой мыши на плоскости и выберите Тонированный.
Чтобы скрыть векторы, щелкните плоскость правой кнопкой мыши и выберите Вектор плоскости. Выберите Нет

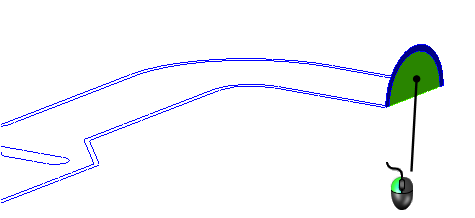

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите поверхность входного отверстия.
Чтобы создать сводку о плоскости, щелкните Создать отчет в контекстной панели Плоскости:
Чтобы начать сравнение результатов, откройте вкладку Центр решений.

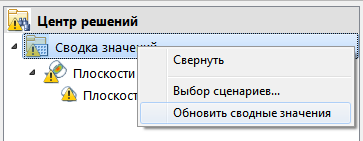

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.
Примечание. Данные сводки о плоскости представлены на вкладке «Плоскости» Центра решений.
Примечание. Давление на входе соответствует падению давления во всей системе (так как давление на выходе было 0).
