Результаты: Посмотреть температуру с результатами плоскости

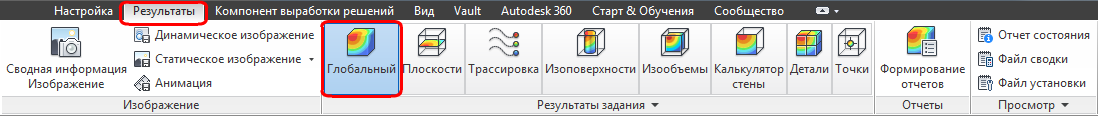

В этот момент, оба сценария являются полными, и вы должен находиться в режиме "Результаты". Для проверки этого, убедитесь в том, что активна вкладка "Результаты". Выберите его, если он не является.

На этом этапе мы рассмотрим распределение температуры по поперечному сечению зала, который включает пассажира.

1. Измените отображаемый результат выбрав параметр Температура в меню Результат на контекстной панели «Глобальный»:

2. Отобразите модель в виде каркаса.

3. Для наглядности затонируйте посетителя.

a. В ветке Результаты проекта, щелкните правой кнопкой мыши на названии детали в ветке материала Человек.
b. Нажмите Тонированный из меню.

Примечание. Необходимо развернуть ветку «Материалы» в разделе Результаты, а не прямо в летнем сценарии.

4. Нажмите Плоскости на вкладке Результаты.

5. Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

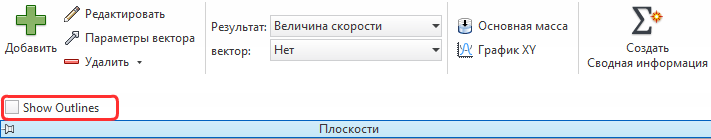

6. Если установлен флажок Показать каркасы, снимите его. (Вам потребуется развернуть меню "Падение" на контекстном меню "Плоскости", чтобы просмотреть это).

Примечание. Это часто помогает улучшить четкость отображения плоскости и облегчает просмотр мелких деталей.

Примечание. Модель должна выглядеть примерно так. Возможно, потребуется повернуть модель, чтобы увидеть тот же вид, как показано на рисунке ниже:

Примечание. Чтобы сравнить летний и зимний сценарии с этим видом, захватим его как сводное изображение.

7. Чтобы сохранить сводное изображение, нажмите Сводное изображение на вкладке «Результаты».

Примечание. Это изображение будет сохранено в исследовании проекта. Через несколько минут мы автоматически применим параметры, которые составляют это изображение в зимнем сценарии, а затем сравнить два температурных поля...
