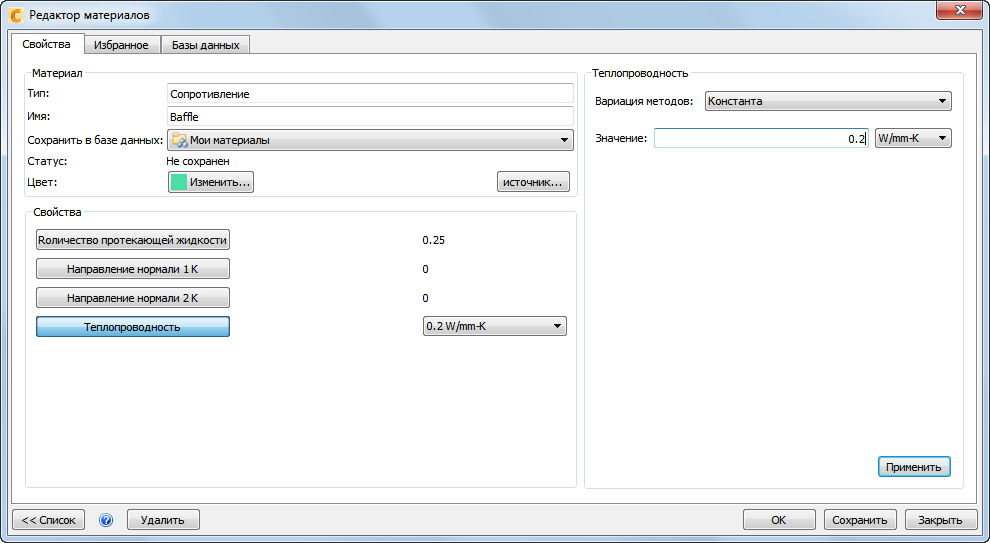

Чтобы открыть диалоговое окно "Быстрое редактирование материала", щелкните Редактировать из контекстного меню Материалы:

Тип = Сопротивление

На вкладке Материал, выберите Редактировать...

Введите имя Перегородки в поле "Имя".

Выберите Мои материалы в меню Сохранить в базе данных.

Нажмите кнопку Проточный K

Метод изменения = Свободное соотношение площади

Значение = 0,25

Нажмите Применить.

Нажмите кнопку Направление нормали 1 K

Метод изменения = Свободное соотношение площади

Значение = 0.

Нажмите Применить.

Нажмите кнопку Направление нормали 2 K

Метод изменения = Свободное соотношение площади

Значение = 0.

Нажмите Применить.

Нажмите кнопку Проводимость.

Значение = 0,2 Вт/мм-K

Нажмите Применить.

Нажмите Сохранить.

Нажмите ОК.

Подробнее о материалах с распределенным сопротивлением
