Назначить для перегородки материал сопротивления
Скрыть корпус и воздушные детали (если они отображаются).

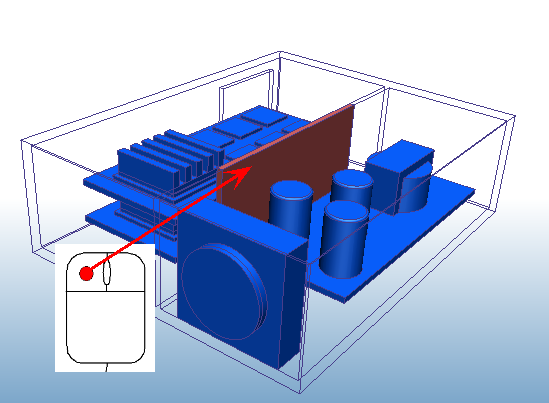

Выберите фильтр.

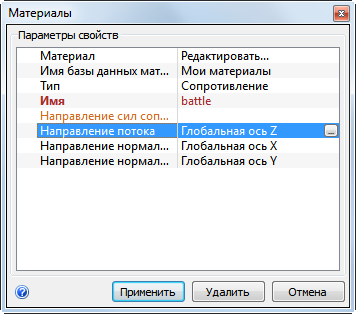

Откройте диалоговое окно быстрого редактирования Материалы ОДНИМ из следующих способов:
- Нажмите "Редактировать" на панели инструментов:
- Нажмите Редактировать на контекстной панели Материалы:
Имя материала БД = Мои материалы
Тип = Сопротивление
Имя = Перегородка

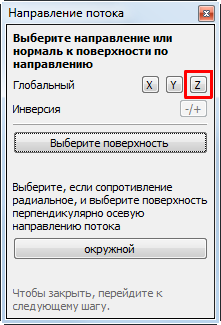

Направление потока: нажмите кнопку ** ... **
Нажмите кнопку Z в диалоговом окне "Направление потока".
(В диалоговом окне "Быстрое редактирование материала") Направление нормали 1 = Глобальный X.
Направление нормали 2 = Глобальный Y(автоматический выбор).
Нажмите Применить.
