Чтобы использовать Autodesk® CFD для имитации HVAC вентиляции, необходимо определить оба структурных элементов и внутренний воздух, несмотря на то, что мы не создавали воздух в составе модели САПР или BIM. На этом этапе мы определим большое пустое пространство, что находится внутри выставочного зала для воздуха.
По умолчанию, мы не можем увидеть воздушную часть, так как она заблокирована деталью стены.

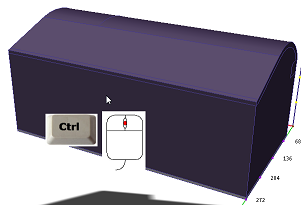

1. Чтобы видеть воздух, скройте стену, удерживая нажатой клавишу CTRL и щелкнув стену средней кнопкой мыши:
![]() | ![]() |

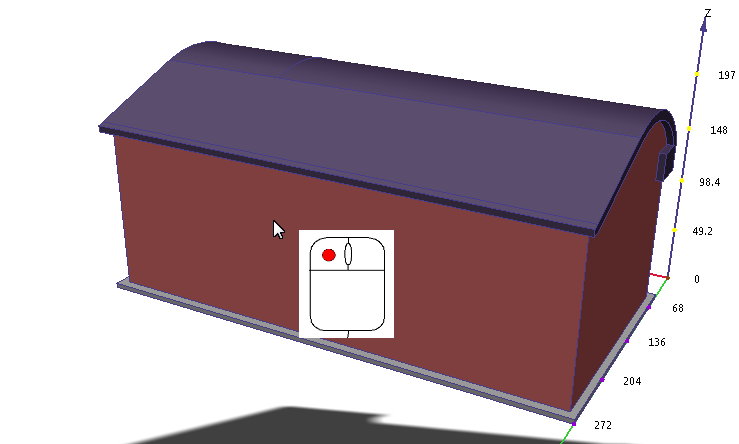

2. Выберите деталь воздуха, щелкнув ее левой кнопкой мыши.

3. Нажмите Редактировать на контекстной панели Материалы:

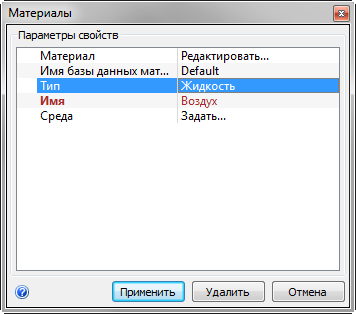

4. В диалоговом окне быстрого редактирования материалов проверьте, чтобы для параметра Тип было задано значение Жидкость, а для параметра Имя — Воздух.

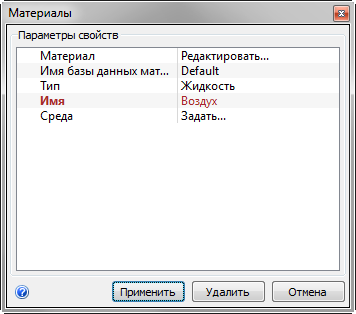

5. В строке Среда нажмите Задать....

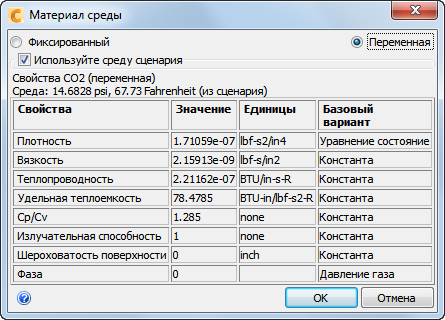

6. В диалоговом окне «Среда материала» нажмите Переменная.

7. Нажмите ОК.

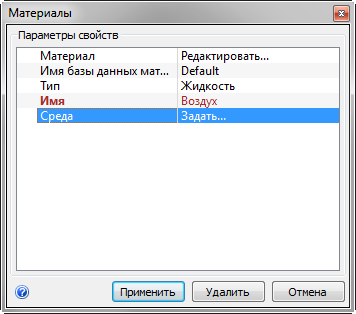

8. В диалоговом окне быстрого редактирования материалов нажмите Применить.

Что это должно выглядеть как...

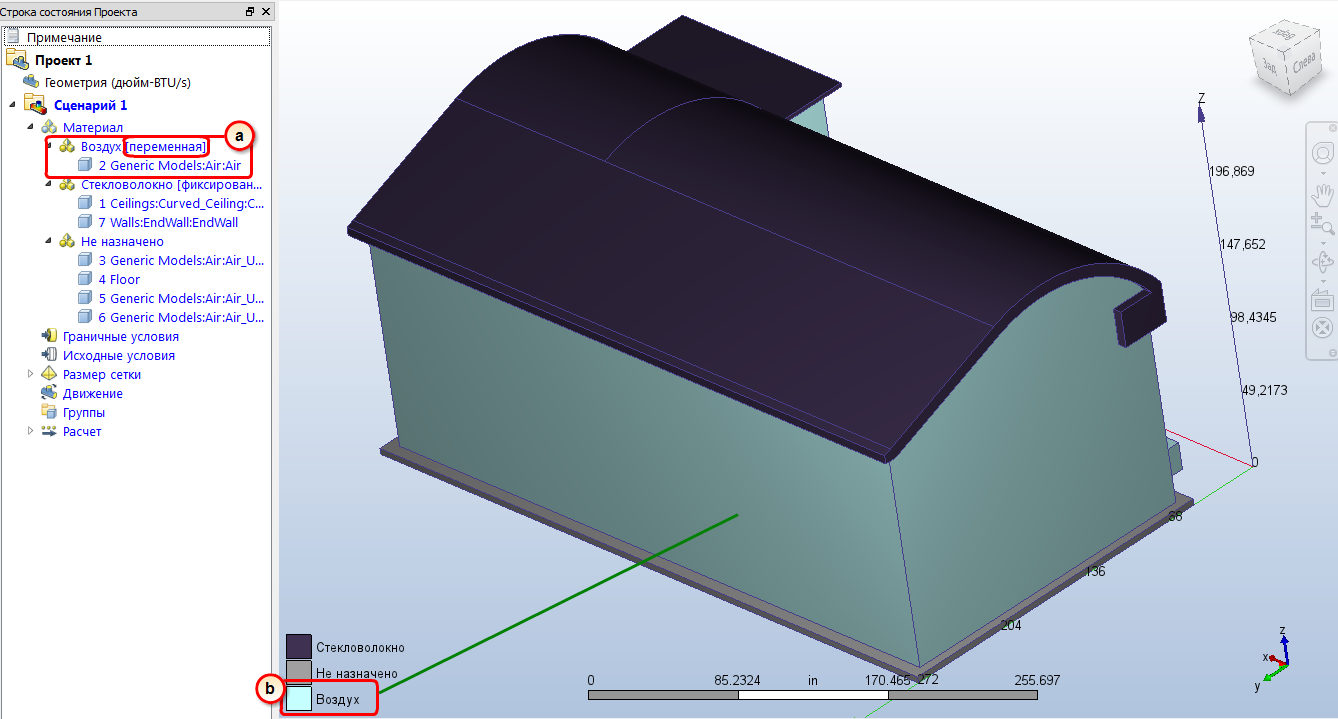

9. Чтобы убедиться, что материал «Воздух» назначен правильно, проверьте панель «Исследование проекта» и окраску детали:
