В предыдущем шаге, мы решили устойчивое состояние распределение потока. На этом этапе мы решим переменное распределение температуры.

Нажмите Решение на вкладке "Настройка":

Щелкнтие вкладку Физика.

Поток = Выкл.

Теплопередача = Вкл.

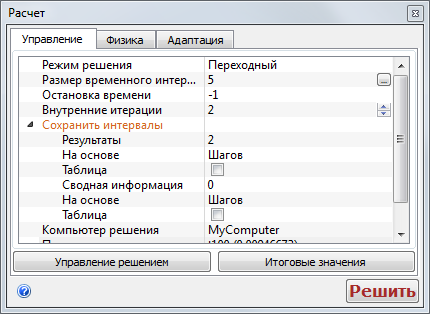

Щелкните вкладку Управление.

Режим решения = Переходный

Размер временного шага = 5

Внутренние итерации = 2

Результаты (в разделе Сохранить интервалы) = 2

Продолжить с = s100

Временные шаги для запуска = 16

На первом этапе данного моделирования, Интеллектуальное управление решением было включено, чтобы контролировать прогрессирование сходимости устойчивой стадии анализа. На этапе переходного процесса, необходимо отключить "Интеллектуальное управление решением":

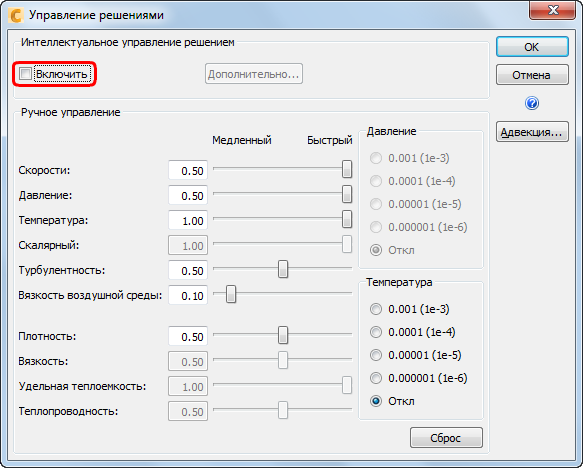

Нажмите Управление решением.

В диалоговом окне "Управление решением", снимите флажок Включить и нажмите ОК.

Нажмите Решение, чтобы начать анализ.

Эти параметры приводят со временем к изменению решения.

Временной шаг составляет 5 секунд, и мы запускаем 16 временных шагов, что в общей сложности 80 секунд. Это решает два полных цикла переходной температуры на входе (период = 40 секунд).

Настройка "Сохранить результаты интервалов" до 2 сохранит все остальные временные шаги (каждые 10 секунд).

Количество внутренних итераций за такт уменьшается до 2, поскольку передача теплопередачи линейная, и не требует по умолчанию 10 внутренних итераций.
