Определение расщеплений модели с помощью набора инструментов для оценки модели

На следующих этапах рассматриваются расщепления модели. При импорте или запуске сборки в Autodesk® CFD контакт между двумя деталями создает единую поверхность, общую для этих деталей. В результате может появиться разделенная поверхность, которой не было в исходной модели САПР. Случайные расщепления поверхности могут привести к тому, что элементы сети плохо сформируются, а также к появлению слишком большого количества элементов или к сбоям при создании сети. При этом увеличивается время выполнения операций и могут возникать сложности с устранением подобных проблем.

  1. Щелкните правой кнопкой мыши в графическом окне, чтобы открыть контекстное меню, и выберите «Расщепления модели».

    расщепления модели

  2. Пролистайте список Родительская деталь.

    Примечание. По умолчанию в наборе инструментов для оценки модели видно, что между ребрами двух деталей корпуса есть небольшое расстояние. Так как эти две детали не соприкасаются, они не могут создать расщепление поверхности. Подробнее об этом будет рассказано в разделе Зазоры модели.
  3. Установите для фильтра значение 0,03 см, для этого введите его в диалоговом окне и нажмите ENTER.

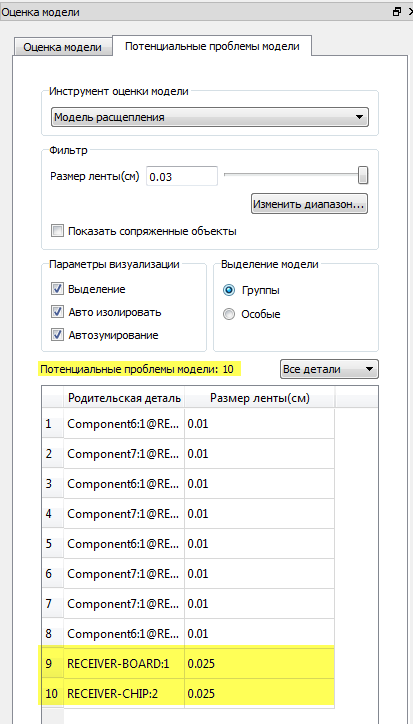

    расщепление после фильтра

    Примечание. Теперь в модели отображается 10 потенциальных проблем.
  4. Выберите одну из новых записей в таблице.

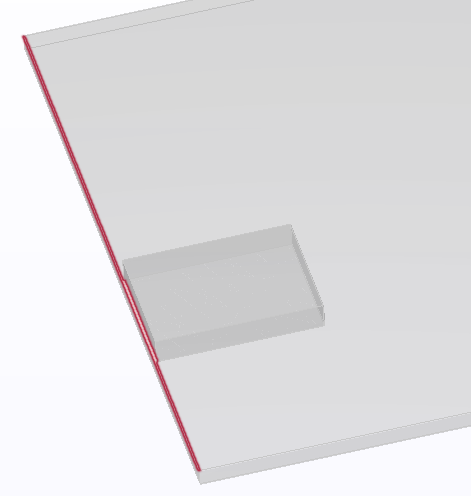

    пример расщепления модели

    Примечание. После импорта крупной поверхности, формирующей верхнюю часть панели, в Autodesk® CFD на поверхности появится небольшое расщепление.

Подробнее о выявлении расщеплений модели с помощью набора инструментов для оценки модели.
