Выявление небольших зазоров с помощью набора инструментов для оценки модели

На следующих этапах рассматриваются небольшие зазоры модели. Наличие небольших случайных зазоров может привести к тому, что элементы сети плохо сформируются, а также к появлению сбоев при создании сети и невозможности создать объемы жидкости. При этом увеличивается время выполнения операций и могут возникать сложности с устранением подобных проблем.

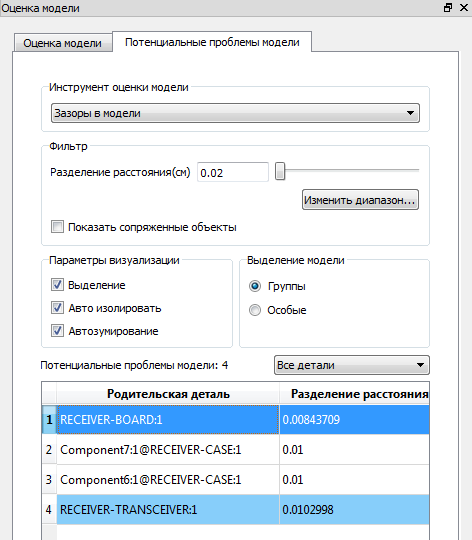

1. Выберите Зазоры модели любым удобным способом (на ленте, в раскрывающемся или контекстном меню).

2. Выберите в списке деталь RECEIVER-BOARD: 1.



   Примечание. Обратите внимание, что панель и чип разделяет небольшая фаска. Сбои при создании сети могут возникать в небольших зазорах вроде этого.

3. Выберите одну из линий родительских деталей с расстоянием разделения 0,01.

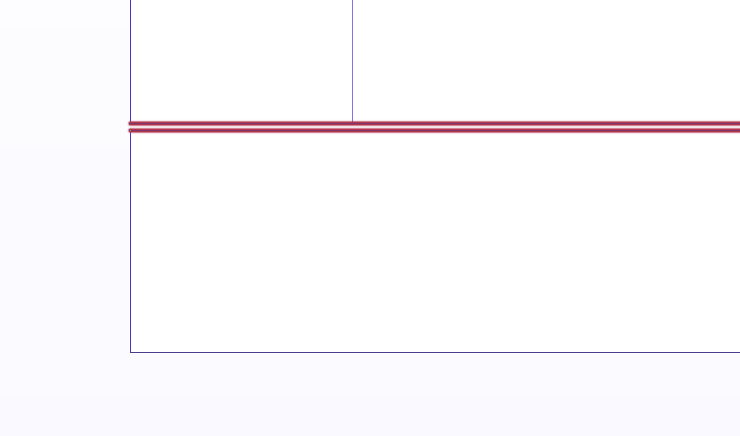

   Примечание. На этом изображении видно, что корпус неправильно совмещен. Небольшой зазор между этими двумя деталями может привести к сбою при создании объема жидкости. Здесь представлен увеличенный вид модели снизу.



Подробнее о выявлении зазоров модели с помощью набора инструментов для оценки модели
