Создать группы объектов САПР "Поверхность"
На этом этапе мы создадим две группы объектов САПР. Одна из них содержит входную поверхность. Другая содержит три выходные поверхности. Правила, которые мы создали в предыдущем шаге, будут ссылаться на поверхности, добавляемые в группы объектов САПР.
Примечание. Создание группы «Впуск».
Нажмите значок Группы объектов САПР на панели Autodesk® CFD.

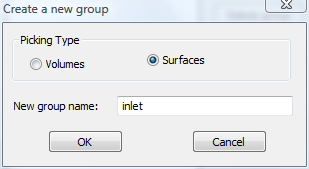

Нажмите Создать группу.
Выберите Поверхности. Введите "Входное отверстие" для названия группы.
Нажмите ОК.

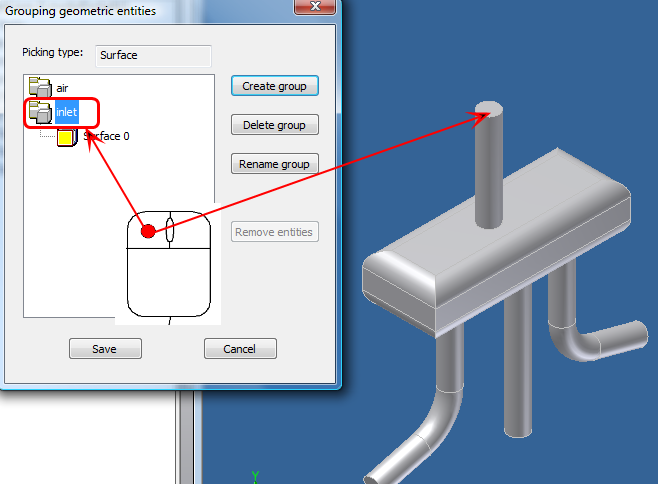

Нажмите группу вход и выберите входную поверхность.
Примечание. Создание группы «Выпуск».

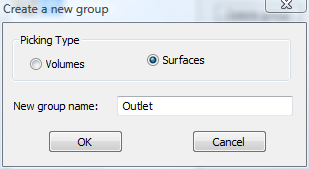

Нажмите Создать группу.
Выберите Поверхности. Введите "Выходное отверстие" для названия группы.
Нажмите ОК.

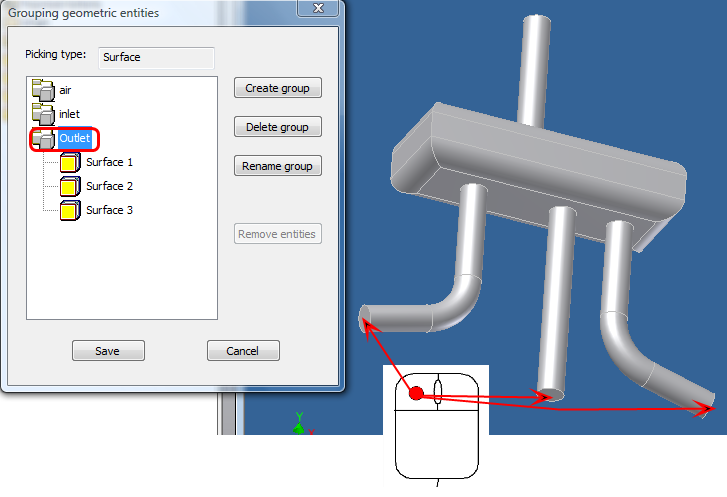

Нажмите группу Выход и выберите три выходные поверхности.
Примечание. Может потребоваться слегка повернуть модель, чтобы выбрать все три поверхности.
Нажмите "Сохранить".
Подробнее о группах объектов САПР
