Создание группы объектов САПР «Объем»

На этом шаге мы выполним объединение объемов в группу объектов САПР. Группы объектов САПР позволяют эффективно назначать параметры непосредственно в модели САПР. На последующем шаге мы привяжем эту группу к материалу Autodesk® CFD.

Шаг 1. Запустите САПР и откройте модель.

Откройте сборку Manifold из следующей папки:

Users\Public\Public Documents\Autodesk\CFD 2023\Tutorials\<САПР>\automation-study.

Примечание. Переменная <САПР> означает программу: Inventor, SolidWorks или PTC Creo.

Шаг 2. Создайте группы объектов САПР.

Выберите команду Группы объектов САПР.

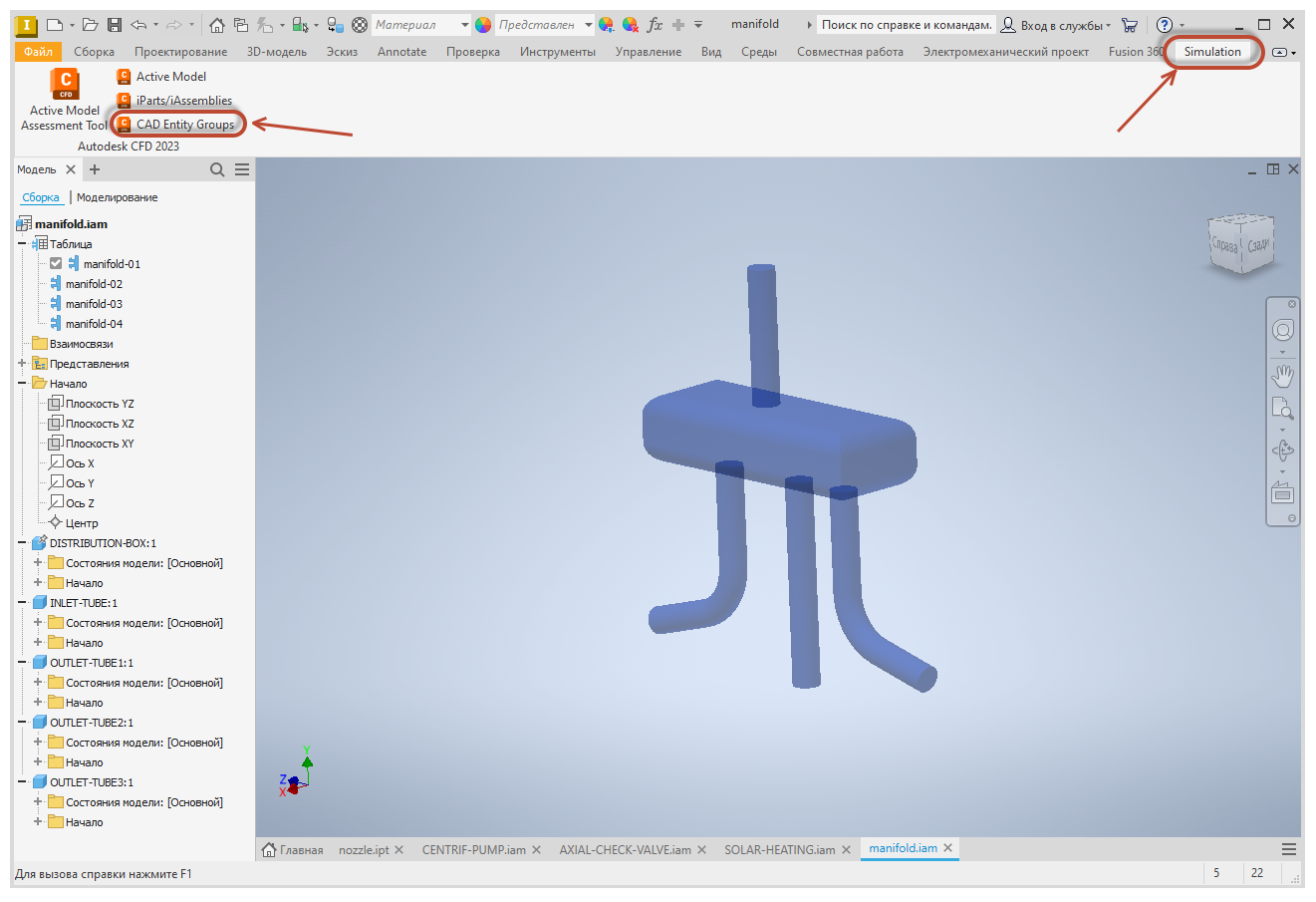

Например, если запуск выполняется из Autodesk® Inventor, выберите Моделирование, а затем Группы объектов САПР.

запуск Inventor

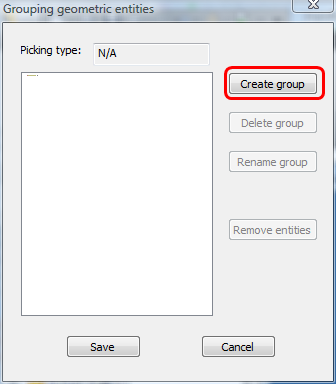

Нажмите кнопку Создать группу.

создание группы

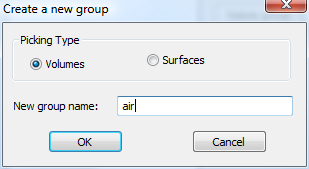

Выберите Объемы. Введите «Воздух» в качестве названия группы.

выбор объемов

Нажмите кнопку ОК.

Только для SolidWorks: на панели инструментов фильтра выбора щелкните значок фильтра твердых тел. Если панель фильтра выбора не отображается, нажмите клавишу F5.

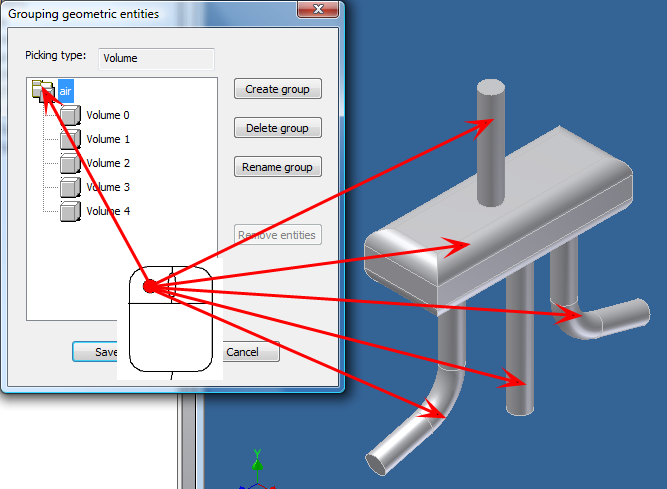

Щелкните группу Воздух и выберите пять деталей в модели.

группа «Воздух»

Нажмите кнопку Сохранить.

Примечание. Все детали помещены в одну группу, поскольку они изготавливаются из одного и того же материала. Если одной или нескольким деталям необходимо назначить другой материал, их потребуется добавить в отдельную группу.

Подробнее о группах объектов САПР...
