Создание секущей поверхности отображение скорости
Нажмите вкладку Результаты.
Мы будем оценивать распределение потока через кран в этом и двух последующих шагах. Мы будем использовать секущие плоскости, векторы и частицу трассировки для понимания потока.
Нажмите Плоскости на вкладке Результаты.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

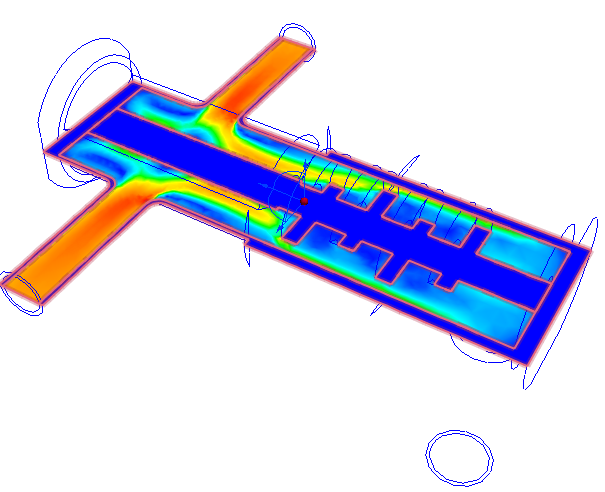

Для ориентации плоскости щелкните ее левой кнопкой мыши и нажмите значок Y на контекстной панели инструментов:

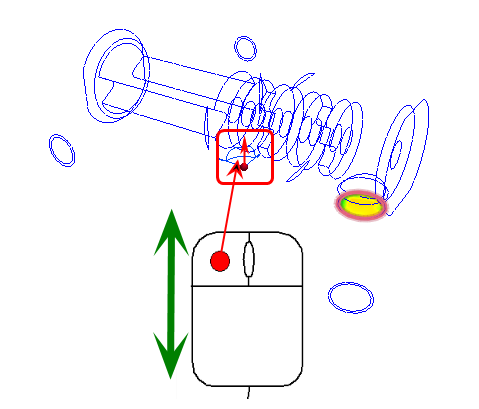

Чтобы переместить плоскость, перетащите триаду осей нормали к плоскости.

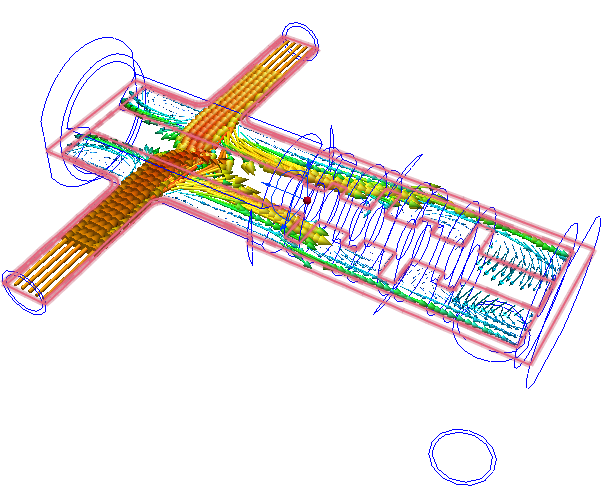

Чтобы отобразить векторы, выберите Вектор скорости из меню Вектор на контекстной панели Плоскости:
Чтобы настроить интервал вектора:
- Нажмите Редактировать на контекстной панели Плоскости.
- В диалогом окне Управление плоскостью, перетащите ползунок Интервал сетки, на Высокий. (Это находится в нижней части окна).
Чтобы отобразить векторы с различной длиной (масштабируется со скоростью):
- Нажмите вкладку Параметры вектора.
- В группе Длина, выберите Диапазон длины.
- Перетащите Минимум регулятор влево, и Максимум регулятор вправо.
Чтобы скрыть контуры, щелкните правой кнопкой мыши и выберите Контур.
