Отображение трассировки частиц
На этом этапе мы рассмотрим результаты скорости движения с помощью трассировки частиц.
Частица трассировки показывают траекторию жидкости, при прохождении ее вокруг твердых преград. Используйте их, чтобы понять путь потока, циркуляцию и области водоворота.
Чтобы скрыть векторы, щелкните плоскость правой кнопкой мыши и выберите Вектор плоскости. Выберите Нет

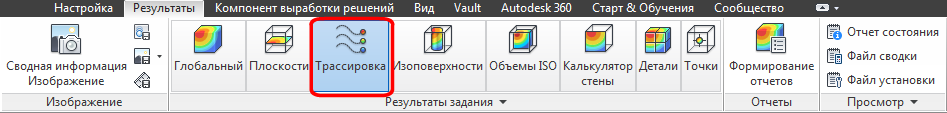

Нажмите Трассировка на вкладке Результаты.
На контекстной панели "Трассировка" задайте для параметра Тип заполнения значение Прямоугольный, для параметра Образец заполнения — Сетка. Нажмите кнопку Добавить.
В качестве основы для создания точек трассировки можно использовать плоскость результатов.

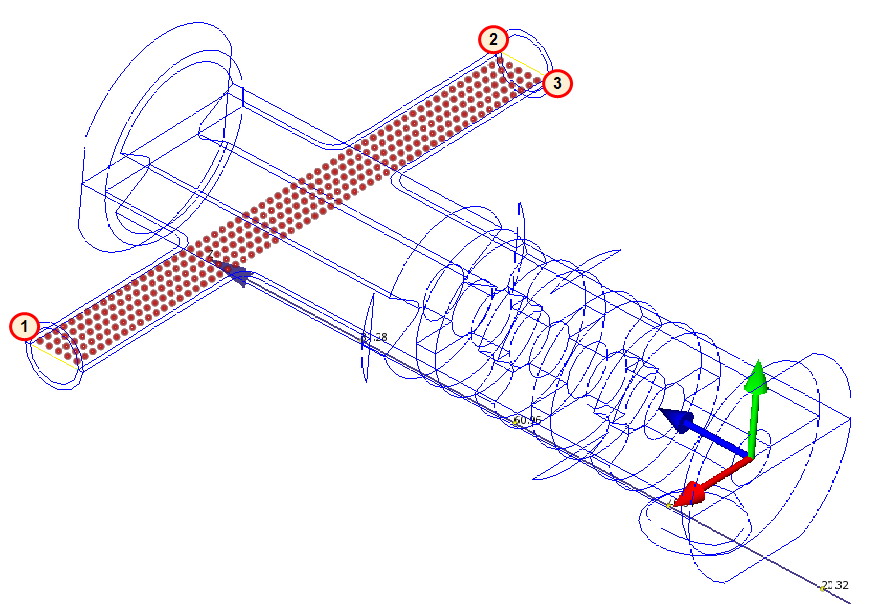

- Щелкните, чтобы задать первый угол сетки точек, как показано на рисунке ниже.
- Перетащите линию сетки до второго угла и щелкните мышью.

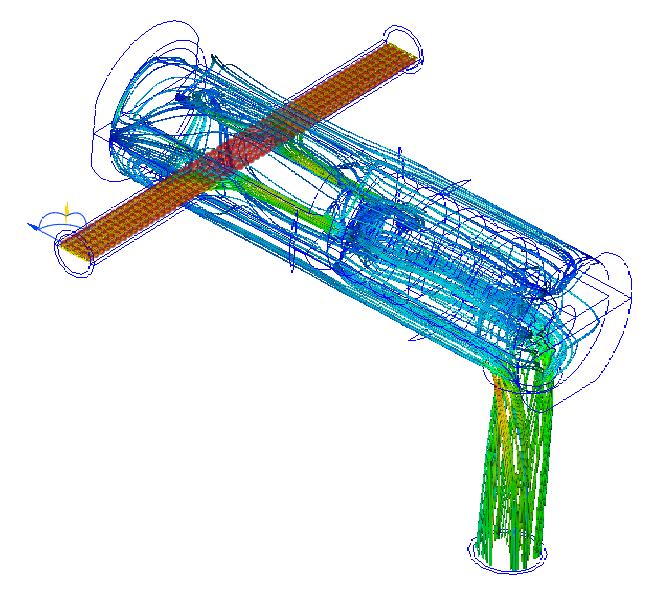

- Перетащите линию сетки до третьего угла и щелкните мышью. Таким образом будет создана сетка и трассировка.
Примечание. Если плоскости нет, можно использовать любую поверхность модели, включая два входных отверстия.
Чтобы удалить трассировку, нажмите кнопку Удалить на контекстной панели.
