Граничные условия. Тепло, выделяемое пассажиром

Поскольку мы имитируем тепловые эффекты на живом человеке, мы должны учитывать среднюю силу рассеиваемого тепла человека в состоянии покоя.

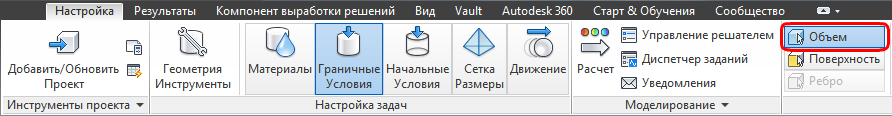

1. Чтобы изменить режим выбора, выберите вкладку Настройка > панель Выбор > Объем.



2. Скройте элементы стены и воздуха, удерживая клавишу CTRL и щелкнув по ним средней кнопкой мыши.

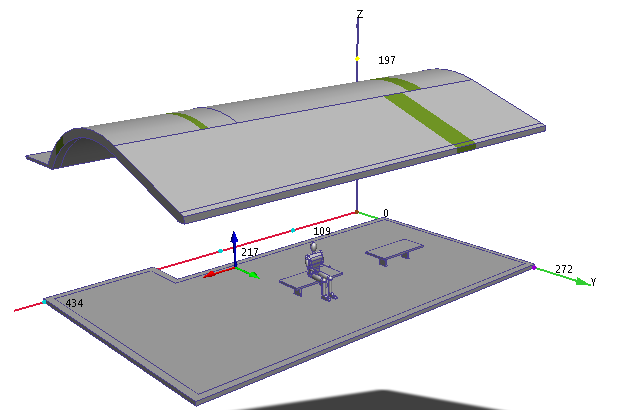

   Примечание. Теперь пассажир должен быть виден.

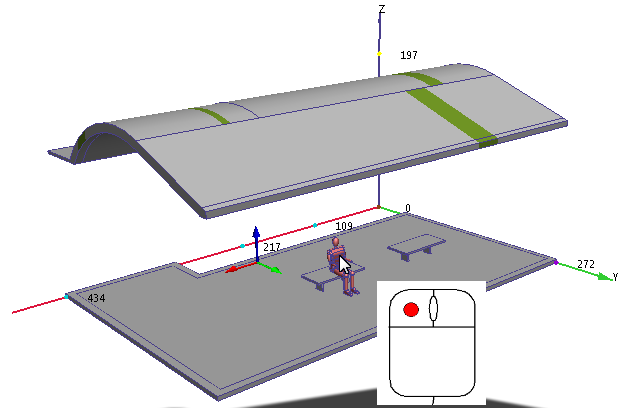

3. Выберите пассажира, щелкнув по нему левой кнопкой мыши.



   Обратите внимание, что должен быть выбран только человек.

   Чтобы проверить это, откройте «Список выбора», нажав на соответствующий значок на панели быстрого доступа.

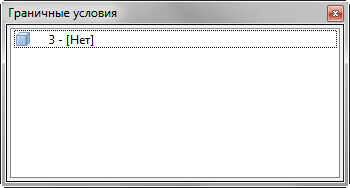

   Диалоговое окно «Выбор» должно выглядеть следующим образом:



   Если какие-либо другие детали отображаются в этом диалоговом окне, выберите их и перейдите на вкладку Параметры > панель Выбор > Отменить выбор, чтобы удалить их из списка.

4. Нажмите Редактировать на контекстной панели Граничные условия:

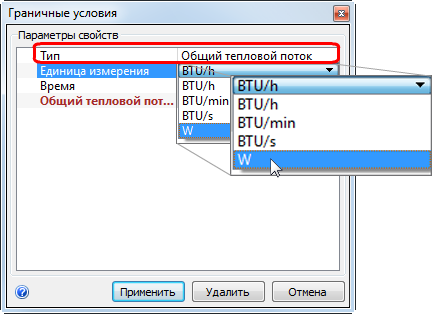

5. Убедитесь, что для параметра Тип задано значение Общее тепловыделение. Кроме того, задайте единицы измерения в Ваттах, выбрав W в строке Единицы измерения.

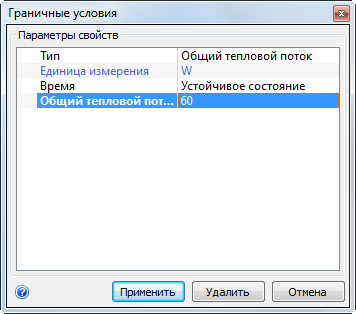

6. В строке «Общее тепловыделение» введите 60.



7. Нажмите Применить.

   Как это должно выглядеть...

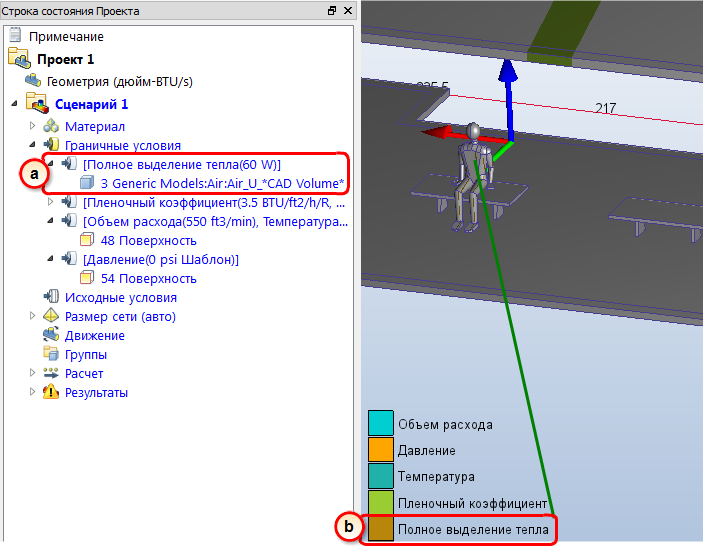

8. Чтобы убедиться в том, что условие правильно применено к пассажиру, проверьте строку состояния проекта и цветные полосы на человеке.

   1. В строке состояния проекта условие Полного тепловыделения должно быть в списке со значением 60 Вт.

   2. На поверхностях человека должны быть цветные полосы, соответствующие полному тепловыделению на легенде (не беспокойтесь, если полоса присутствует не на всех поверхностях пассажира).
