Граничные условия: Внешняя температура
Эта's жаркий летний день для нашего проекта, и мы' собираемся моделировать внешние условия с примененным значением U (также известным как конвекция или коэффициет теплоотдачи). Поскольку этот сценарий имитирует проектный день, мы будем использовать значение, что имитирует движение воздуха только за счет естественной конвекции и высокой температуры за пределами выставочного зала. (Обычно это горячее и не тонированное!)

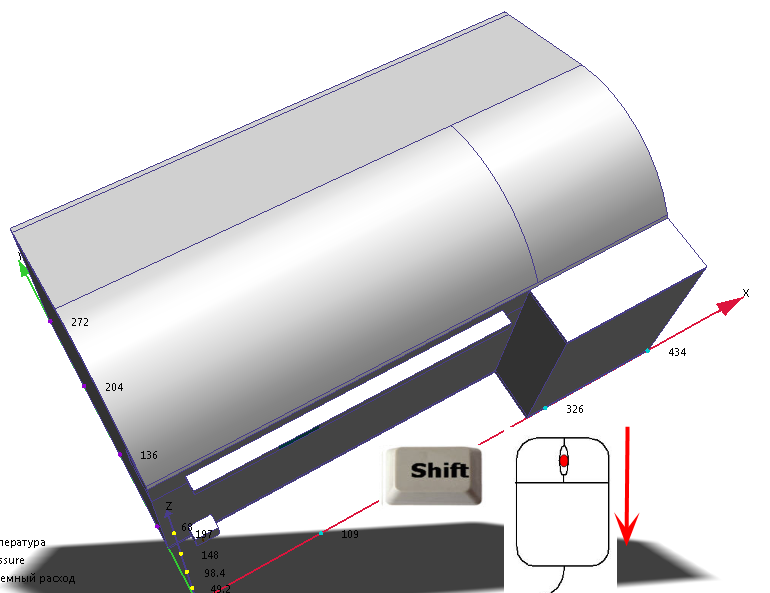

1. Поверните модель таким образом, чтобы можно было видеть поверхности крыши.
(Чтобы повернуть, удерживайте нажатой клавишу Shift, нажмите среднюю кнопку мыши и перемещайте мышь).

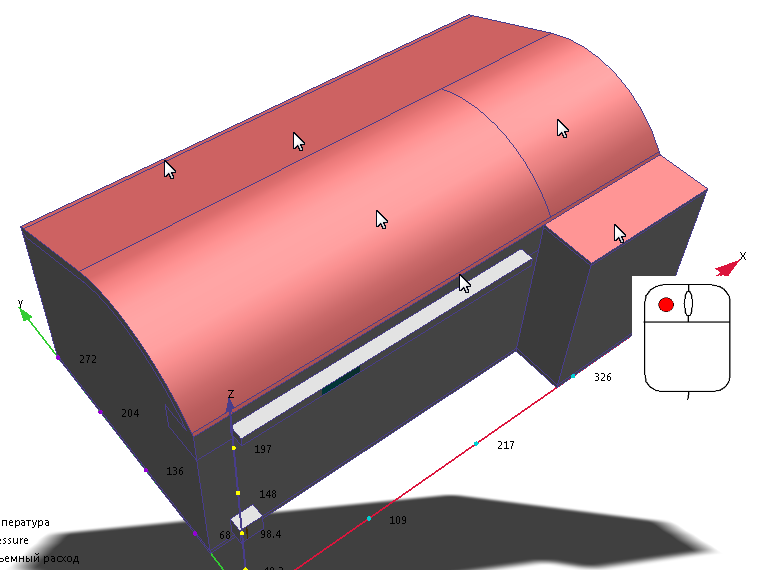

2. Выберите шесть поверхностей крыши.

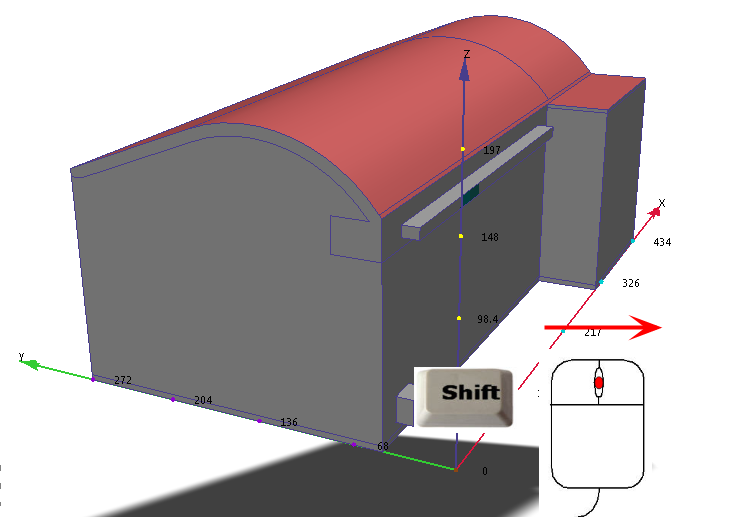

3. Поверните модель таким образом, чтобы можно было видеть поверхности с левой стороны.

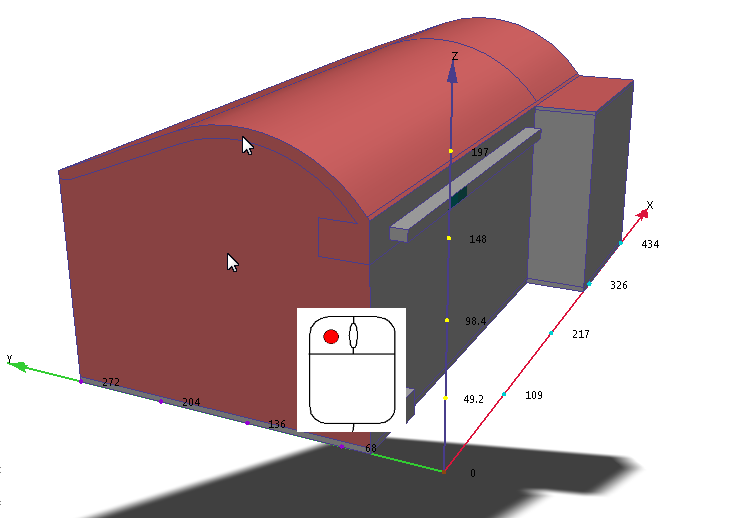

4. Выберите две поверхности на этой стороне.

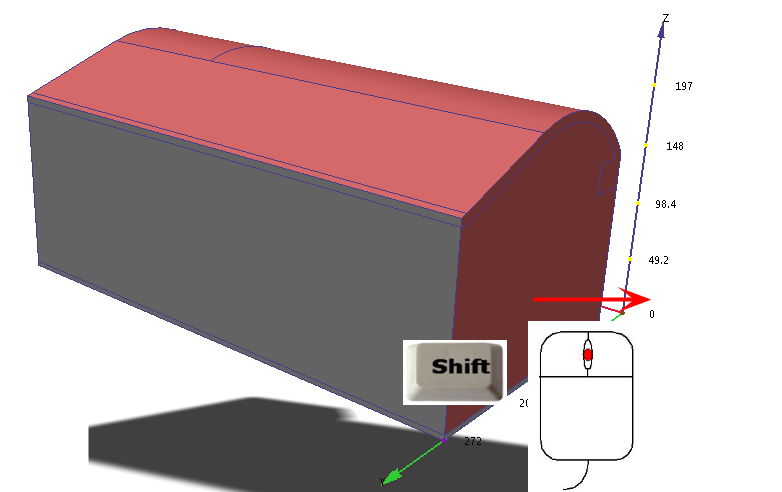

5. Поверните модель таким образом, чтобы можно было видеть поверхности на передней стороне зала (противоположной стороне подачи и возврата воздуха).

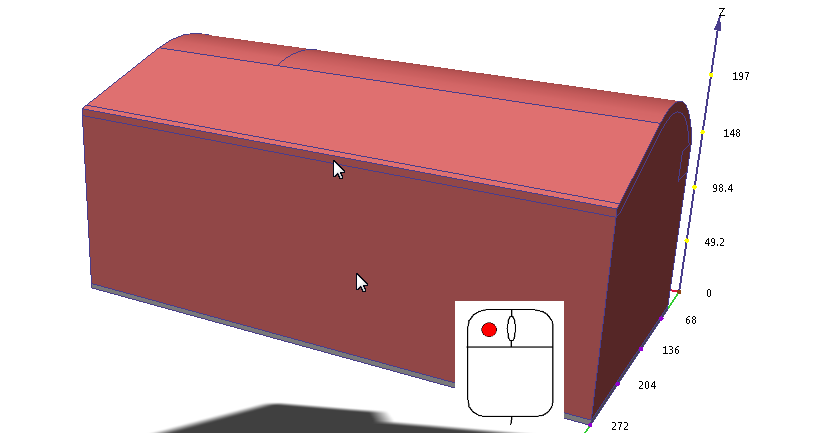

6. Выберите две поверхности на этой стороне.

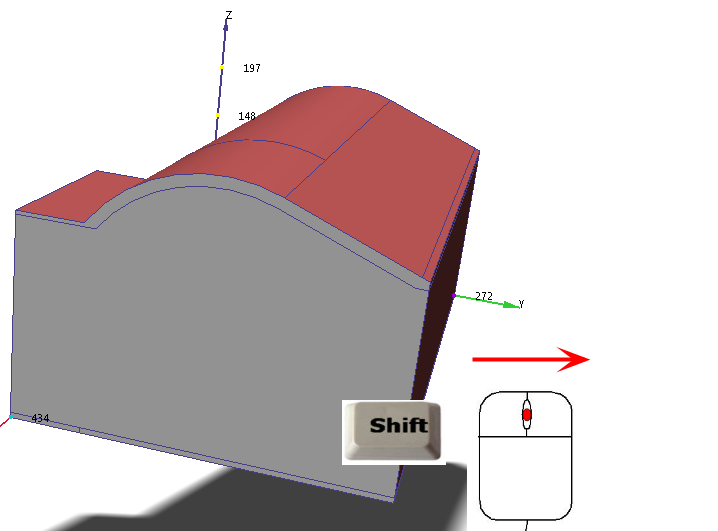

7. Поверните модель таким образом, чтобы можно было видеть поверхности на другой малой стороне.

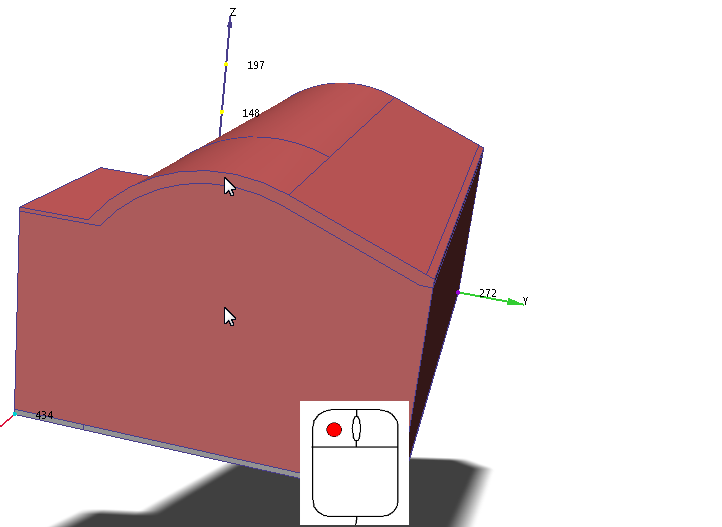

8. Выберите две последние поверхности.
Почему мы не выбираем стену с подающей и обратной? Это внутренняя стена, и совместно с другой комнатой, которая примерно той же температуры как выставочный зал. Если это была внешняя стена, мы применим к нему коэффициент теплопередачи.

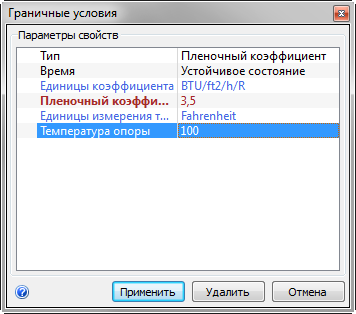

9. Нажмите Редактировать на контекстной панели Граничные условия:

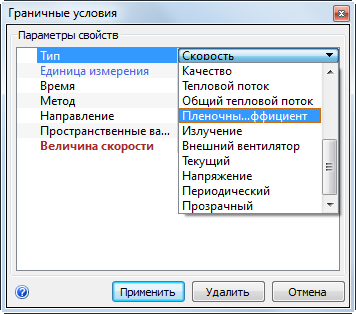

10. В строке Тип выберите Коэффициент теплоотдачи.

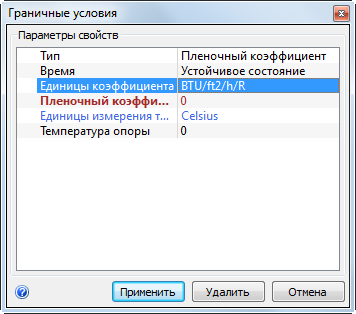

11. Проверьте на вкладке Единица измерения, установлен ли флажок БТЕ/фт2/h/R.

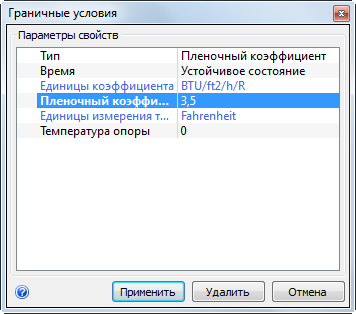

12. В строке Коэффициент теплоотдачи введите3,5.
13. В строке Опорная температура введите 100.
14. Нажмите Применить.
Что это должно выглядеть как...

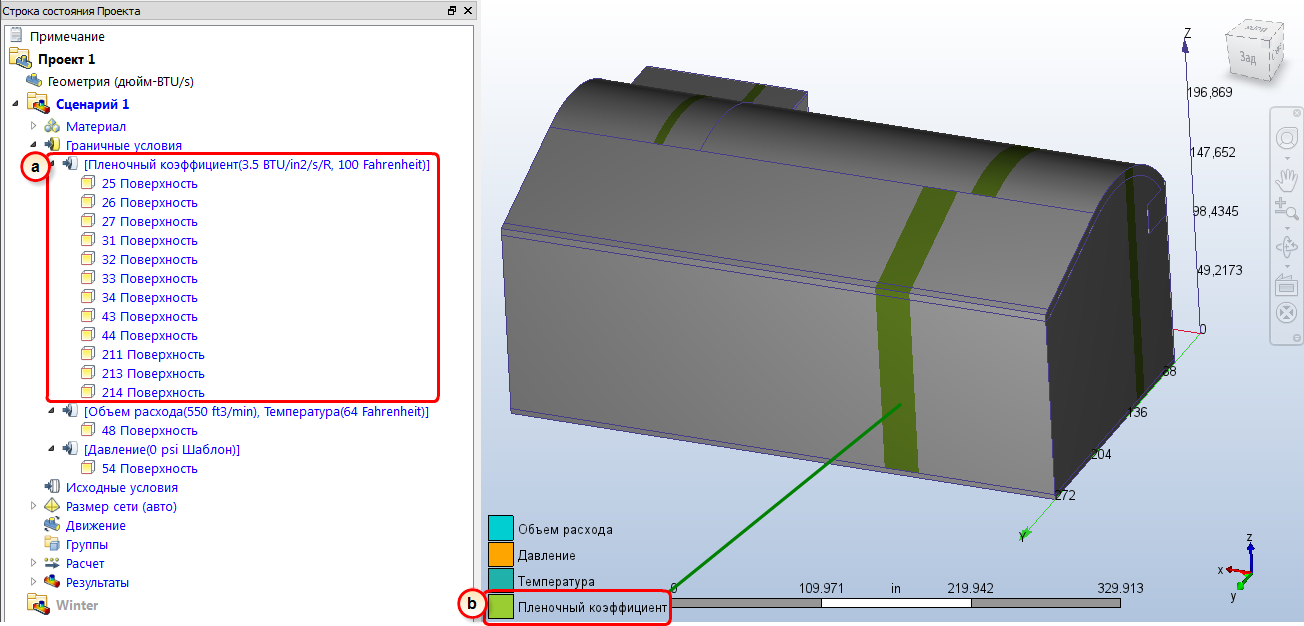

15. Чтобы убедиться в том, что граничное условие коэффициента теплопередачи правильно применено к внешним поверхностям, проверьте панель исследования проекта и цветные полосы на поверхностях:
- a. На строке проекта, условие Коэффициента теплопередачи должно быть в списке значений 3,5 БТЕ/ft2/h/R и 100 по Фаренгейту.
- b. Там должна быть цветная полоса на внешних поверхностях, что соответствует надписи.
