Оценка падения давления
На этом этапе мы будем использовать раздел Центра решений "Критическое значения", чтобы оценить перепад давления.

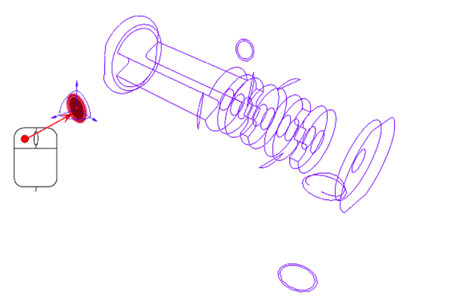

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите поверхность входного отверстия.
Чтобы создать сводку о плоскости, щелкните Создать отчет в контекстной панели Плоскости:
Чтобы начать сравнение результатов, откройте вкладку Центр решений.
В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.

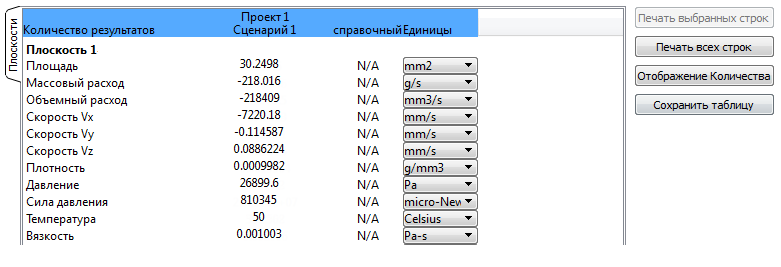

Примечание. Данные сводки о плоскости представлены на вкладке «Плоскости» Центра решений.
Примечание. Поскольку давление на выходе равно 0 Па по манометру, это — падение давления от этого входа к выходу.
В этом примере мы использовали Сводка плоскостей для извлечения данных на один анализ. В следующих шагах мы создадим дополнительный сценарий, и сравним их в Центре решений.
