Оценка равномерности температуры выходного отверстия

Учитывая характер крана, важно, чтобы вода на выходе имела настолько однородное распределение температуры, насколько это возможно.

Большой градиент температуры может быть очень неприятным для пользователя и может привести к получению ожога от слишком горячей воды. На этом шаге будет создан график XY для температуры на выходе. Этот график обеспечит очень прозрачный графический способ оценки изменения температуры на выходе.

Нажмите Плоскости на вкладке Результаты.

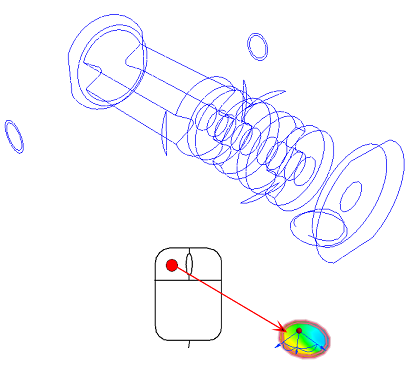

Щелкните правой кнопкой мыши на плоскости и выберите Тонированный.

Чтобы отобразить плоскость результатов температуры, выберите Температура в меню Результат на контекстной панели Плоскости.

Щелкните левой кнопкой мыши на плоскости, а затем щелкните значок «Выровнять поверхность». Выберите выходную поверхность.

Примечание. Эта плоскость результатов отображает распределение температуры на выходе.

Щелкните плоскость правой кнопкой мыши и выберите График XY.

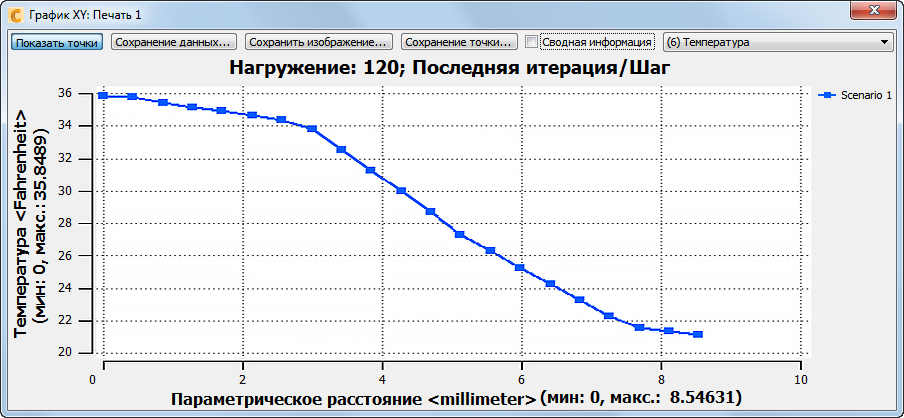

Нажмите Добавить путем выбора. Нажмите Добавить точки и выберите две точки на каждой из сторон плоскости.

Нажмите кнопку График.

Примечание. Это позволит оценить равномерность профиля температур.

Нажмите Сводка в верхней части диалогового окна графика.

Примечание. При этом график становится сводным, что позволяет сравнить данные из следующего сценария, запущенного в этом исследовании. Это будет выполнено на следующем шаге.
